Плоские стальные фланцы диаметром 900 мм
Фланцы DN 900 поставляются в четырёх вариантах стали: углеродистая 20, низколегированная 09Г2С, а также нержавеющие 12Х18Н10Т и 10Х17Н13М2Т. Конструктивно реализовано только исполнение B (1). Остальные варианты — C (4), D (5), E (2), F (3), L (8), M (9) — для данного диаметра не выполняются. Номинальное давление лежит в пределах от 6 до 16 кгс/см².
Детали находят применение в высокопроизводительных системах: магистральные водоводы, централизованные тепловые сети, трубопроводы нефтегазового комплекса. В химической и энергетической отрасли фланцы DN 900 задействуют для обвязки реакторов, подключения турбинного оборудования и контуров охлаждения электростанций.
Плоская конструкция приваривается к трубе одним или двумя кольцевыми швами. Это доступный и простой в монтаже способ создания разъёмного соединения. Углеродистые марки 20 и 09Г2С пригодны для воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т дают надёжную защиту от коррозии при контакте с химикатами и пищевыми продуктами.
Каждая партия проходит заводскую проверку размеров и прочностных характеристик. Нержавеющие образцы при необходимости тестируют на межкристаллитную коррозию. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Этот пакет документов обеспечивает документально подтверждённую историю каждой детали и ускоряет ввод трубопровода в работу.

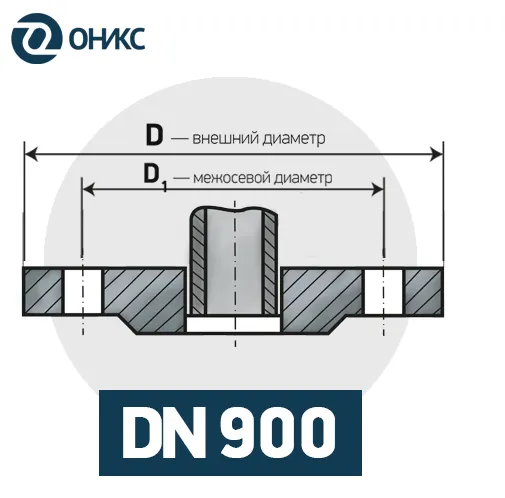

Размеры фланцев DN 900 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 980 | 34 | 1075 | 920 | 5 | 30 | 24 | 1020 | 55,1 | М27х110 | М27х140 |
| 10 | 1005 | 45 | 1110 | 920 | 5 | 33 | 28 | 1050 | 94,1 | М30х140 | М30х170 |
| 16 | 1005 | 59 | 1120 | 920 | 5 | 39 | 28 | 1050 | 129 | М36х170 | М36х210 |
