Плоские фланцы DN 125
Плоские стальные фланцы DN 125 изготавливаются по ГОСТ 33259-2015 из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Благодаря такому выбору материалов они пригодны для транспортировки воды, пара, неагрессивных и агрессивных сред (включая кислоты и хлориды) и сохраняют ударную вязкость при температурах до -70 °С. Уплотнительная поверхность выполняется в семи стандартных исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения под линзовую прокладку K (6) и овального сечения J (7) для плоского типа не нормированы. Номинальное давление лежит в диапазоне от 6 до 25 кгс/см².
Фланцы Ду 125 широко применяются в промышленных трубопроводных системах для транспортировки жидкостей, газов и сыпучих материалов. Они обеспечивают герметичное соединение участков труб, запорной арматуры и технологического оборудования. Типовые сферы — химическая, нефтегазовая и пищевая отрасли, где важна надёжность, простота монтажа и возможность многократной разборки. Благодаря диаметру 125 мм фланцы подходят для магистралей с умеренным давлением и средней пропускной способностью.
Монтаж выполняется приваркой к трубе двумя угловыми сварными швами. Затем ответные фланцы стягиваются болтами или шпильками, а между ними устанавливается уплотнительная прокладка. Такое соединение обеспечивает герметичность в широком температурном диапазоне: от -70 до +300 °С для углеродистых и низколегированных сталей и до +600 °С для нержавеющих. Каждая партия проходит заводской контроль геометрии, механических свойств и химического состава. Нержавеющие образцы дополнительно проверяются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на металл и протоколами испытаний — это даёт полное документальное подтверждение качества и происхождения каждой детали, ускоряет приёмку трубопровода надзорными органами.

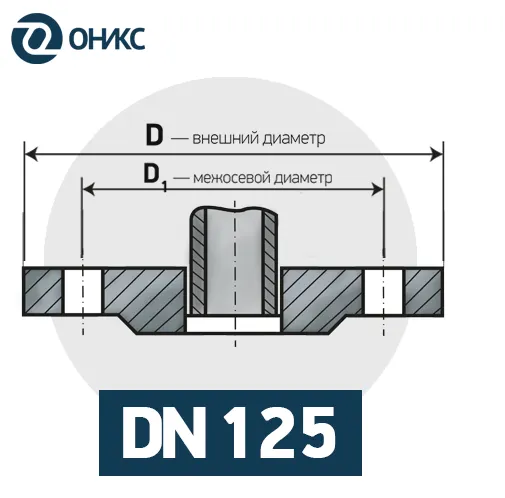

Размеры фланцев DN 125 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 178 | 20 | 235 | 135 | 3 | 18 | 8 | 220 | 3,88 | М16х70 | М16х90 |
| 10 | 184 | 24 | 245 | 135 | 3 | 18 | 8 | 210 | 5,4 | М16х80 | М16х100 |
| 16 | 184 | 28 | 245 | 135 | 3 | 18 | 8 | 210 | 6,38 | М16х80 | М16х100 |
| 25 | 184 | 30 | 270 | 135 | 3 | 26 | 8 | 220 | 8,26 | М24х100 | М24х130 |
