Типы плоских фланцев
Плоские фланцы диаметром 15 мм
Плоские стальные фланцы DN 15 производятся из четырёх марок стали: углеродистой 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Выбор материала определяет стойкость к рабочей среде и температуре — от питьевой воды до кислот и хлоридов. Изделия выпускаются по ГОСТ 33259-2015 в семи уплотнительных исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для плоских фланцев не применяются. Номинальное давление составляет от 6 до 25 кгс/см².
Фланцы этого диаметра находят специализированное применение в трубопроводах малого сечения. Они востребованы в химической и фармацевтической промышленности для перекачки реагентов и растворителей, в пищевом производстве для гигиеничных линий, в нефтегазовой отрасли для вспомогательных систем подачи топлива и смазочных материалов, а также в энергетике для подключения контрольно-измерительных приборов и контуров теплоносителя. Компактные размеры позволяют монтировать их в стеснённых условиях и на импульсных линиях.
Монтаж выполняется приваркой к трубе двумя угловыми швами с последующей стяжкой болтами или шпильками. Между ответными поверхностями устанавливается прокладка — такое соединение легко разобрать при ремонте. Герметичность сохраняется при температурах от -70 до +300 °С для углеродистых и низколегированных сталей; нержавеющие исполнения работают до +600 °С. Каждая партия проходит заводской контроль геометрии, мехсвойств и химического состава. Отгрузка — с паспортом, сертификатом на металл и протоколами испытаний, что даёт полное подтверждение качества и происхождения.

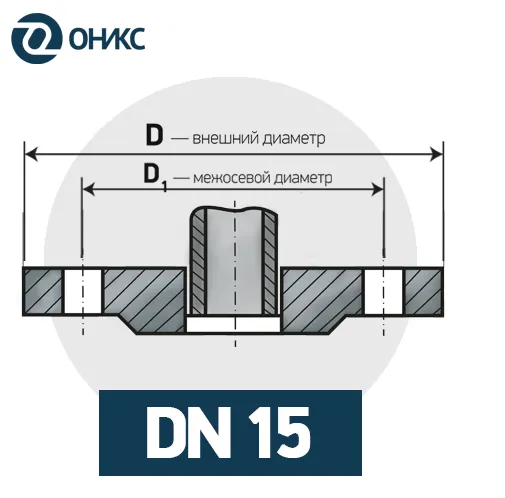

Размеры фланцев DN 15 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 40 | 12 | 80 | 19 | 2 | 11 | 4 | 55 | 0,33 | М10х50 | М10х60 |
| 10 | 47 | 12 | 95 | 19 | 2 | 14 | 4 | 65 | 0,51 | М12х50 | М12х65 |
| 16 | 47 | 14 | 95 | 19 | 2 | 14 | 4 | 65 | 0,61 | М12х55 | М12х70 |
| 25 | 47 | 16 | 95 | 19 | 2 | 14 | 4 | 65 | 0,71 | М12х60 | М12х70 |
