Плоские стальные фланцы диаметром 400 мм
Фланцы DN 400 производят из углеродистых и легированных сталей. В работе задействованы четыре основные марки: сталь 20, 09Г2С, 12Х18Н10Т и 10Х17Н13М2Т. Конструктивно предусмотрено семь исполнений: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Варианты K (6) и J (7) для данного типа не выполняются. Диапазон рабочего давления — от 2,5 до 25 кгс/см².
Детали устанавливают на магистральных и технологических линиях в местах стыковки труб, арматуры и патрубков. Они востребованы как в промышленном, так и в коммерческом секторе. В нефтегазовой и химической отрасли фланцы DN 400 задействуют при перекачке реагентов и нефтепродуктов. В пищевой промышленности — в контурах для жидкостей и пастообразных продуктов.
Плоские модели приваривают к трубе одним или двумя кольцевыми швами. Это экономичное и надёжное решение для линий с умеренными нагрузками. Воротниковые исполнения для данной размерной группы не применяются, поэтому упор сделан на простоту монтажа и ремонтопригодность.
Каждая партия проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы при необходимости тестируют на стойкость к межкристаллитной коррозии. Отгрузка идёт с паспортом качества, сертификатом на металлопрокат и протоколами испытаний. Такой пакет документов обеспечивает полную прозрачность поставок и ускоренную приёмку трубопровода.

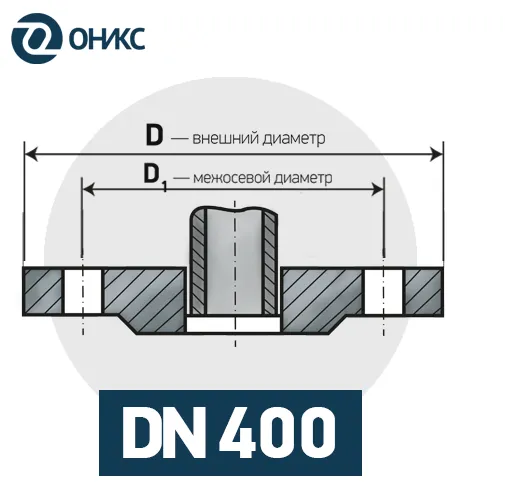

Размеры фланцев DN 400 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 465 | 28 | 535 | 426 | 4 | 22 | 16 | 495 | 15,2 | М20х90 | М20х110 |
| 10 | 482 | 30 | 565 | 426 | 4 | 26 | 16 | 515 | 21,6 | М24х100 | М24х130 |
| 16 | 482 | 38 | 580 | 426 | 4 | 30 | 16 | 525 | 31 | М27х120 | М27х150 |
| 25 | 505 | 44 | 610 | 426 | 4 | 33 | 16 | 550 | 44,6 | М30х140 | М30х170 |
