Плоские стальные фланцы диаметром 450 мм
Фланцы DN 450 изготавливают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Предусмотрено семь исполнений: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Конструкции K (6) и J (7) не применяются. Рабочее давление — от 2,5 до 25 кгс/см².
Плоские фланцы диаметром 450 мм востребованы на трубопроводах большого сечения. Их устанавливают в магистральных сетях водоснабжения и теплоснабжения, на технологических линиях химической, нефтегазовой и пищевой промышленности. Также детали задействуют в системах вентиляции и дымоудаления крупных промышленных объектов.
Плоское исполнение фиксируется на трубе кольцевыми сварными швами. Это практичный и доступный по стоимости вариант для умеренных нагрузок. Углеродистые стали 20 и 09Г2С подходят для нейтральных сред, тогда как нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают коррозионную стойкость в агрессивных и пищевых средах.
Каждая партия проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы при необходимости проверяют на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Такой пакет документов гарантирует полную прозрачность поставок и ускоряет ввод трубопровода в эксплуатацию.

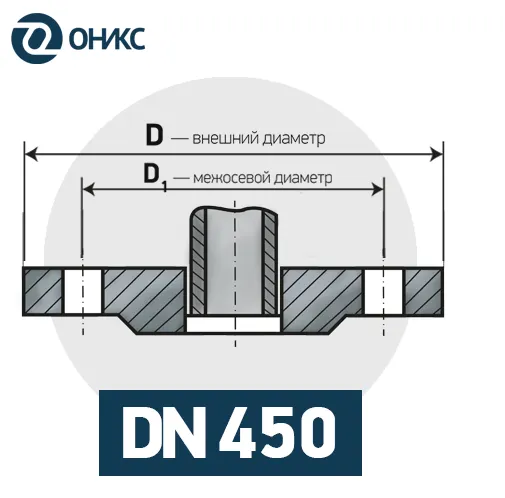

Размеры фланцев DN 450 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 520 | 30 | 590 | 480 | 4 | 22 | 20 | 550 | 17,3 | М20х90 | М20х110 |
| 10 | 532 | 30 | 615 | 480 | 4 | 26 | 20 | 565 | 22,8 | М24х100 | М24х130 |
| 16 | 532 | 42 | 640 | 480 | 4 | 30 | 20 | 585 | 39,6 | М27х120 | М27х160 |
| 25 | 555 | 48 | 660 | 480 | 4 | 33 | 20 | 600 | 51,8 | М30х140 | М30х180 |
