Типы плоских фланцев
Плоские фланцы Ду 65
Плоские стальные фланцы DN 65 выпускаются по ГОСТ 33259-2015 из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Такая широкая номенклатура материалов позволяет применять их в самых разных средах — от питьевой воды и пара до кислот, хлоридов и других агрессивных веществ, а также в условиях низких температур (до -70 °С). Уплотнительная поверхность выполняется в семи стандартных исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для плоского типа не предусмотрены. Номинальное давление лежит в диапазоне от 6 до 25 кгс/см².
Фланцы DN 65 широко используются в трубопроводных системах среднего давления для создания надёжных разъёмных стыков и подключения оборудования. Основные сферы: теплоснабжение, водоснабжение и канализация, промышленные технологические линии, вентиляционные системы средней производительности. Монтаж осуществляется приваркой к трубе двумя угловыми сварными швами, после чего ответные фланцы стягиваются болтами или шпильками. Между зеркалами устанавливается прокладка, обеспечивающая герметичность при температурах от -70 до +300 °С для углеродистых и низколегированных марок. Нержавеющие исполнения допускают нагрев до +600 °С и применяются там, где важна коррозионная стойкость — например, в пищевой или химической промышленности.
Каждая партия фланцев проходит обязательный заводской контроль геометрии, механических свойств и химического состава. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным комплектом документов: паспорт, сертификат на металл и протоколы испытаний. Это полностью подтверждает качество и происхождение каждой детали, позволяет быстро сдать объект в эксплуатацию и пройти любые проверки надзорных органов.

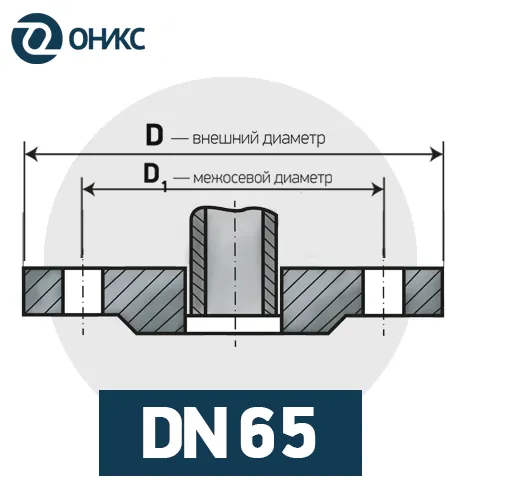

Размеры фланцев DN 65 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 110 | 16 | 160 | 78 | 3 | 14 | 4 | 130 | 1,63 | М12х60 | М12х70 |
| 10 | 122 | 20 | 180 | 78 | 3 | 18 | 4 | 145 | 2,8 | М16х70 | М16х90 |
| 16 | 122 | 24 | 180 | 78 | 3 | 18 | 4 | 145 | 3,42 | М16х80 | М16х100 |
| 25 | 122 | 24 | 180 | 78 | 3 | 18 | 8 | 145 | 3,22 | М16х80 | М16х100 |
