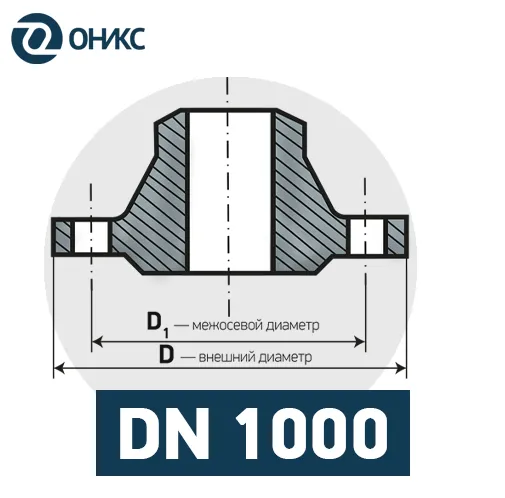

Фланец стальной воротниковый DN 1000

DN 1000.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 1000 мм

Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Для этого диаметра зеркало фланца перетачивают только в одно исполнение B (1) с соединительным выступом. C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9) не предусмотрены с данными размерами.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.



Типы воротниковых фланцев

Диаметр (DN)

DN 1200

Давление (PN)

PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)25
126 231 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16
70 728 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16
67 561 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10
45 380 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)63 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)6 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)40 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)25 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)63 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)40 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)6 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)25 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)63 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)40 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)6 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 По запросу В избранное Подробнее
Показать еще

Размеры фланцев DN 1000 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 1080 26 1175 992 1045 1028 65 5 30 28 1120 73,5 М27х120 М27х130
10 1110 34 1220 992 1052 1028 85 5 33 28 1160 119 М30х115 М30х150
16 1110 54 1255 992 1058 1028 115 5 45 28 1170 203 М42х170 М42х230
25 1140 64 1315 992 1070 1028 155 5 56 28 1210 312 - М52х270
40 1180 82 1360 995 - 1028 240 5 56 28 1250 541 - М52х310
63 1180 97 1415 985 - 1028 285 5 70 28 1290 981 - М64х370
