Фланец стальной воротниковый DN 500
ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

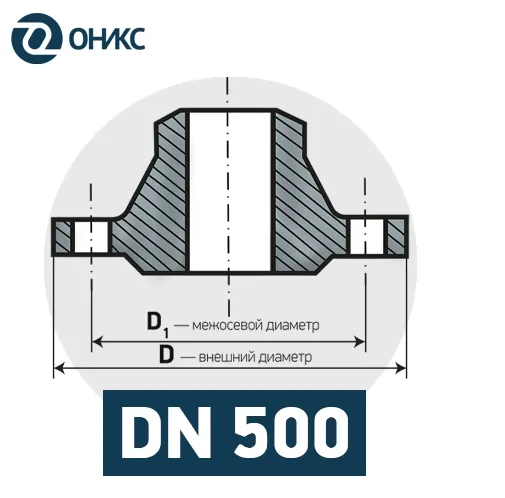

Размеры уплотнительной поверхности фланцев DN 500 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 570 | 23 | 640 | 501 | 545 | 535 | 54 | 4 | 22 | 16 | 600 | 29.1 | М20х90 | М20х110 |
| 10 | 585 | 28 | 670 | 501 | 550 | 535 | 69 | 4 | 26 | 20 | 620 | 40 | М24х100 | М24х130 |
| 16 | 585 | 42 | 710 | 501 | 559 | 535 | 94 | 4 | 33 | 20 | 650 | 71 | М30х140 | М30х170 |
| 25 | 615 | 48 | 730 | 500 | 570 | 535 | 104 | 4 | 39 | 20 | 660 | 89 | М36х160 | М36х200 |
| 40 | 615 | 62 | 755 | 495 | 580 | 535 | 144 | 4 | 45 | 20 | 670 | 132,3 | - | М42х240 |
| 63 | 615 | 70 | 800 | 485 | 594 | 535 | 169 | 4 | 52 | 20 | 705 | 201 | - | М48х280 |
| 100 | 615 | - | - | - | - | - | - | 4 | - | - | 760 | - | - | - |
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев
Воротниковые фланцы DN 500 мм
Могут быть произведены в промежутке давления от 6 до 100 кгс/см². Зеркало фланца перетачивают в одно из 7 исполнений: B (1) до 100 МПа, а исполнения C (4), D (5), E (2), F (3), L (8) и M (9) до PN 63 кгс/см². Исполнения K (6) под линзовую прокладку и J (7) под прокладку овального сечения не предусмотрены с данными размерами.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
