Фланец стальной воротниковый PN 25

PN 25.png

Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.

Фланцы воротниковые PN 25


Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 800 мм, а фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
1000-25-11-1-B-ст 20-IV 		Диаметр (DN)1000 Давление (PN)25 Сталь20
126 231 ₽
Фланец воротниковый
800-25-11-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)25 Сталь20
76 591 ₽
Фланец воротниковый
300-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)300 Давление (PN)25 Сталь12Х18Н10Т
45 539 ₽
Фланец воротниковый
500-25-11-1-B-ст 20-IV 		Диаметр (DN)500 Давление (PN)25 Сталь20
30 537 ₽
Фланец воротниковый
250-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)250 Давление (PN)25 Сталь12Х18Н10Т
30 094 ₽
Фланец воротниковый
80-25-11-1-B-ст 20-IV 		Диаметр (DN)80 Давление (PN)25 Сталь20
29 346 ₽
Фланец воротниковый
400-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)400 Давление (PN)25 Сталь09Г2С
25 110 ₽
Фланец воротниковый
400-25-11-1-B-ст 20-IV 		Диаметр (DN)400 Давление (PN)25 Сталь20
22 285 ₽
Фланец воротниковый
200-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)200 Давление (PN)25 Сталь12Х18Н10Т
20 984 ₽
Фланец воротниковый
350-25-11-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)25 Сталь20
16 417 ₽
Фланец воротниковый
150-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)150 Давление (PN)25 Сталь12Х18Н10Т
15 397 ₽
Фланец воротниковый
300-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)300 Давление (PN)25 Сталь09Г2С
13 916 ₽
Фланец воротниковый
125-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)125 Давление (PN)25 Сталь12Х18Н10Т
11 787 ₽
Фланец воротниковый
300-25-11-1-B-ст 20-IV 		Диаметр (DN)300 Давление (PN)25 Сталь20
11 336 ₽
Фланец воротниковый
250-25-11-1-B-ст 20-IV 		Диаметр (DN)250 Давление (PN)25 Сталь20
8 313 ₽
Фланец воротниковый
100-25-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)100 Давление (PN)25 Сталь10Х17Н13М2Т
8 273 ₽
Фланец воротниковый
250-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)250 Давление (PN)25 Сталь09Г2С
7 999 ₽
Фланец воротниковый
100-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)100 Давление (PN)25 Сталь12Х18Н10Т
7 473 ₽
Фланец воротниковый
200-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)200 Давление (PN)25 Сталь09Г2С
6 312 ₽
Фланец воротниковый
200-25-11-1-B-ст 20-IV 		Диаметр (DN)200 Давление (PN)25 Сталь20
5 970 ₽
Фланец воротниковый
80-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)80 Давление (PN)25 Сталь12Х18Н10Т
5 421 ₽
Фланец воротниковый
150-25-11-1-B-ст 20-IV 		Диаметр (DN)150 Давление (PN)25 Сталь20
4 257 ₽
Фланец воротниковый
150-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)150 Давление (PN)25 Сталь09Г2С
4 216 ₽
Фланец воротниковый
65-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)65 Давление (PN)25 Сталь12Х18Н10Т
3 919 ₽
Показать еще

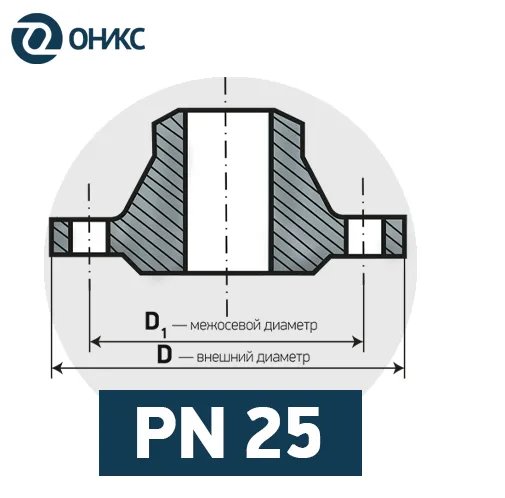

Размеры фланцев PN 25 по ГОСТ 33259-15
DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
15 47 16 95 12 30 19 35 2 14 4 65 0.8 М12х60 М12х70
20 58 16 105 18 38 26 36 2 14 4 75 0.99 М12х60 М12х70
25 68 16 115 25 45 33 38 2 14 4 85 1.19 М12х60 М12х70
32 78 18 135 31 56 39 45 2 18 4 100 1.85 М16х70 М16х90
40 88 19 145 38 64 46 48 3 18 4 110 2.19 М16х70 М16х90
50 102 20 160 49 76 58 48 3 18 4 125 2.78 М16х70 М16х90
65 122 22 180 66 96 77 53 3 18 8 145 3.71 М16х80 М16х90
80 133 22 195 78 110 90 55 3 18 8 160 4.48 М16х80 М16х90
100 158 24 230 96 132 110 61 3 22 8 190 6.58 М20х90 М20х110
125 184 26 270 121 160 135 68 3 26 8 220 9.45 М24х100 М24х120
150 212 28 300 145 186 161 71 3 26 8 250 12.6 М24х100 М24х130
200 278 30 360 202 246 222 78 3 26 12 310 17.4 М24х100 М24х140
250 335 32 425 254 300 278 78 3 30 12 370 25.7 М27х110 М27х140
300 390 36 485 303 352 330 84 4 33 16 430 33.3 М27х120 М27х150
350 450 40 550 351 406 382 89 4 33 16 490 46.6 М30х130 М30х170
400 505 44 610 398 464 432 104 4 33 16 550 64.8 М30х130 М30х170
450 555 46 660 450 515 484 104 4 33 20 600 72,3 М30х140 М30х180
500 615 48 730 500 570 535 104 4 39 20 660 89 М36х160 М36х200
600 720 54 840 600 670 636 120 5 39 20 770 124 М36х160 М36х210
700 820 58 960 690 760 726 130 5 45 24 875 167 М42х180 М42х230
800 930 60 1075 790 864 826 140 5 45 24 990 215 М42х180 М42х240
900 1030 62 1185 892 968 926 150 5 52 28 1090 253 - М48х260
1000 1140 64 1315 992 1070 1028 155 5 56 28 1210 312 - М52х270
1200 1350 67 1525 1192 - 1228 165 5 56 32 1420 388 - М52х280
