Воротниковые стальные фланцы диаметром 25 мм
Воротниковые фланцы DN 25 изготавливают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, а также нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Рабочий диапазон давления — от 6 до 160 кгс/см². Зеркало фланца растачивают под одно из девяти исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Конструкция с конической шейкой равномерно распределяет механические напряжения и разгружает сварной стык. Это особенно важно в системах отопления, водоснабжения и технологических линиях, где требуется долговременная герметичность. Фланцы DN 25 облегчают монтаж запорной арматуры, контрольно-измерительных приборов и другого оборудования, работающего под давлением.
Углеродистые стали 20 и 09Г2С подходят для воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают коррозионную стойкость при контакте с химически активными и пищевыми продуктами.
Каждая партия проходит заводскую проверку геометрии и механических характеристик. Нержавеющие образцы при необходимости тестируют на межкристаллитную коррозию. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Такой комплект документов даёт документальное подтверждение происхождения и ускоряет приёмку трубопровода в эксплуатацию.

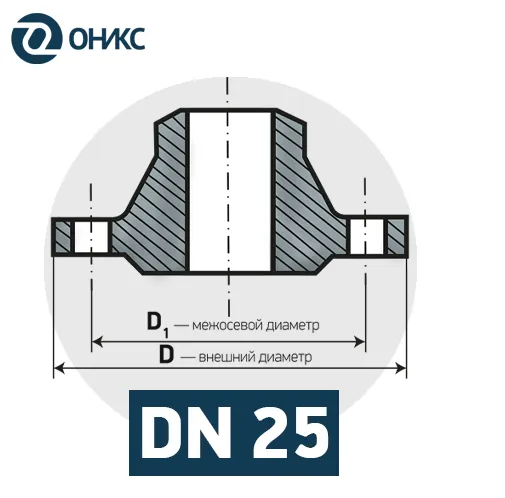

Размеры фланцев DN 25 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 60 | 14 | 100 | 25 | 42 | 33 | 32 | 2 | 11 | 4 | 75 | 0.77 | М10х50 | М10х60 |
| 10 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 |
| 16 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 |
| 25 | 68 | 16 | 115 | 25 | 45 | 33 | 38 | 2 | 14 | 4 | 85 | 1.19 | М12х60 | М12х70 |
| 40 | 68 | 16 | 115 | 25 | 45 | 33 | 38 | 2 | 14 | 4 | 85 | 1.19 | - | М12х70 |
| 63 | 68 | 22 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.3 | - | М16х90 |
| 100 | 68 | 24 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.5 | - | М16х100 |
| 160 | 68 | 24 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2,5 | - | М16х100 |
