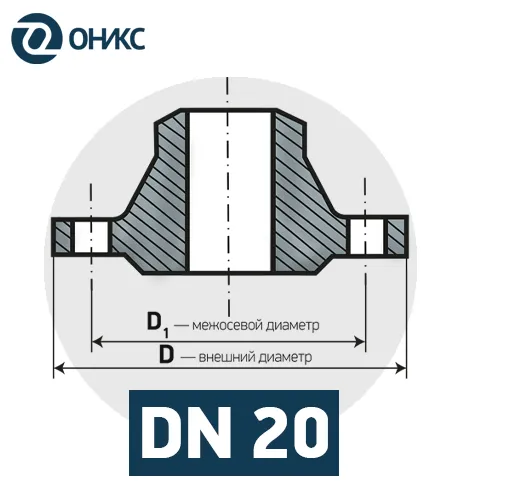

Фланец стальной воротниковый DN 20

DN 20.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 20 мм

Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.



Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 15

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
20-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)63 Сталь12Х18Н10Т
2 523 ₽
Фланец воротниковый
20-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)160 Сталь12Х18Н10Т
2 434 ₽
Фланец воротниковый
20-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)25 Сталь12Х18Н10Т
1 327 ₽
Фланец воротниковый
20-16-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)20 Давление (PN)16 Сталь10Х17Н13М2Т
1 248 ₽
Фланец воротниковый
20-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)40 Сталь12Х18Н10Т
1 202 ₽
Фланец воротниковый
20-16-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)16 Сталь12Х18Н10Т
1 149 ₽
Фланец воротниковый
20-10-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)10 Сталь12Х18Н10Т
1 083 ₽
Фланец воротниковый
20-160-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)160 Сталь20
873 ₽
Фланец воротниковый
20-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)6 Сталь12Х18Н10Т
804 ₽
Фланец воротниковый
20-63-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)63 Сталь20
765 ₽
Фланец воротниковый
20-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)20 Давление (PN)40 Сталь09Г2С
490 ₽
Фланец воротниковый
20-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)20 Давление (PN)25 Сталь09Г2С
477 ₽
Фланец воротниковый
20-16-11-1-B-ст 09Г2С-IV 		Диаметр (DN)20 Давление (PN)16 Сталь09Г2С
447 ₽
Фланец воротниковый
20-40-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)40 Сталь20
444 ₽
Фланец воротниковый
20-25-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)25 Сталь20
437 ₽
Фланец воротниковый
20-16-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)16 Сталь20
393 ₽
Фланец воротниковый
20-200-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)20 Давление (PN)200 Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
20-2,5-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)20 Давление (PN)2.5 Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
20-200-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)200 Сталь12Х18Н10Т По запросу
Фланец воротниковый
20-2,5-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)2.5 Сталь12Х18Н10Т По запросу
Фланец воротниковый
20-2,5-11-1-B-ст 09Г2С-IV 		Диаметр (DN)20 Давление (PN)2.5 Сталь09Г2С По запросу
Фланец воротниковый
20-200-11-1-B-ст 09Г2С-IV 		Диаметр (DN)20 Давление (PN)200 Сталь09Г2С По запросу
Фланец воротниковый
20-2,5-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)2.5 Сталь20 По запросу
Фланец воротниковый
20-200-11-1-B-ст 20-IV 		Диаметр (DN)20 Давление (PN)200 Сталь20 По запросу
Показать еще
Размеры фланцев DN 20 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 50 12 90 18 36 26 32 2 11 4 65 0.53 М10х50 М10х60
10 58 14 105 18 38 26 38 2 14 4 75 0.87 М12х60 М12х70
16 58 14 105 18 38 26 38 2 14 4 75 0.87 М12х60 М12х70
25 58 16 105 18 38 26 36 2 14 4 75 0.99 М12х60 М12х70
40 58 16 105 18 38 26 36 2 14 4 75 0.99 - М12х70
63 58 20 125 18 48 26 56 2 18 4 90 1,81 - М16х90
100 58 22 125 18 48 26 53 2 18 4 90 2.5 - М16х90
160 58 22 125 18 48 26 58 2 18 4 90 2,08 - М16х100
