Фланец стальной воротниковый DN 200

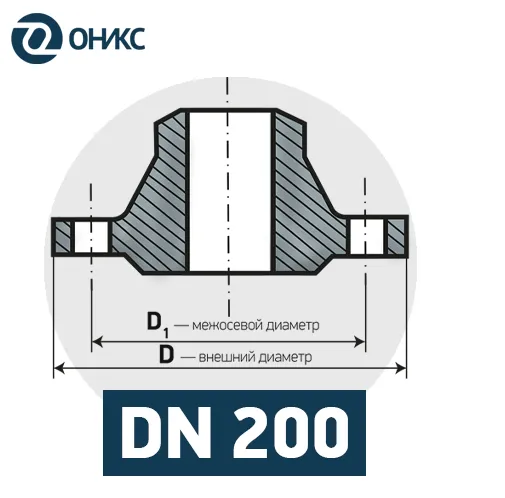

DN 200.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 200 мм

Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.

DN 200.png


Типы воротниковых фланцев

Диаметр (DN)

DN 1200

Давление (PN)

PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)160
71 670 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)63
49 941 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)40
30 685 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)40
27 545 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)160
23 137 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)25
20 984 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)16
18 217 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)16
14 854 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)10
14 733 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)10
14 269 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)63
11 429 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)200 Давление (PN)40
11 009 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)6
10 906 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)40
7 897 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)200 Давление (PN)25
6 312 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)25
5 970 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)200 Давление (PN)16
5 545 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)200 Давление (PN)10
4 128 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)16
4 031 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)10
3 805 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)200 Давление (PN)6
3 378 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)200 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)200 По запросу В избранное Подробнее
Показать еще
Размеры фланцев DN 200 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 258 20 315 202 235 222 53 3 18 8 280 9.35 М16х80 М16х90
10 268 22 335 202 240 222 61 3 22 8 295 11.14 М20х80 М20х100
16 268 22 335 202 240 222 61 3 22 12 295 11.8 М20х90 М20х110
25 278 30 360 202 246 222 78 3 26 12 310 17.4 М24х100 М24х140
40 285 38 375 200 250 222 88 3 30 12 320 24.4 - М27х150
63 285 44 405 198 264 222 113 3 33 12 345 38.5 - М30х170
100 285 54 430 190 276 222 143 3 39 12 360 54,2 - М36х210
160 285 60 430 190 276 222 148 3 39 12 360 60,1 - М36х220
