Фланец стальной воротниковый PN 40

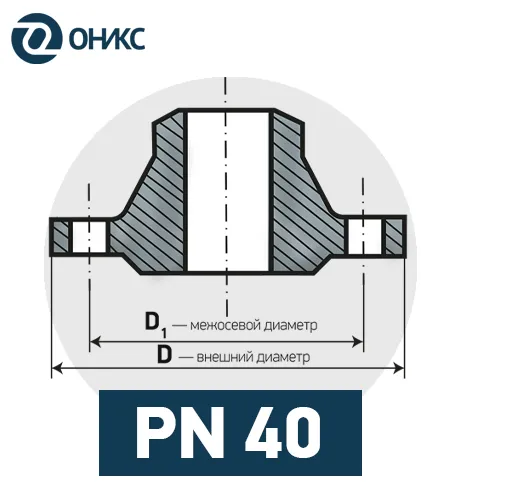

PN 40.png

Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.

Фланцы воротниковые PN 40

Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 800 мм, а фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 160 PN 100 PN 63 PN 25 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
400-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)400 Давление (PN)40 Сталь12Х18Н10Т
132 376 ₽
Фланец воротниковый
800-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)40 Сталь09Г2С
118 761 ₽
Фланец воротниковый
350-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)40 Сталь12Х18Н10Т
87 730 ₽
Фланец воротниковый
300-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)300 Давление (PN)40 Сталь12Х18Н10Т
67 580 ₽
Фланец воротниковый
600-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)600 Давление (PN)40 Сталь09Г2С
49 909 ₽
Фланец воротниковый
250-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)250 Давление (PN)40 Сталь12Х18Н10Т
46 265 ₽
Фланец воротниковый
500-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)500 Давление (PN)40 Сталь09Г2С
44 406 ₽
Фланец воротниковый
400-40-11-1-B-ст 20-IV 		Диаметр (DN)400 Давление (PN)40 Сталь20
37 390 ₽
Фланец воротниковый
400-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)400 Давление (PN)40 Сталь09Г2С
36 913 ₽
Фланец воротниковый
200-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)200 Давление (PN)40 Сталь12Х18Н10Т
30 685 ₽
Фланец воротниковый
200-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)200 Давление (PN)40 Сталь10Х17Н13М2Т
27 545 ₽
Фланец воротниковый
350-40-11-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)40 Сталь20
24 135 ₽
Фланец воротниковый
300-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)300 Давление (PN)40 Сталь09Г2С
23 375 ₽
Фланец воротниковый
300-40-11-1-B-ст 20-IV 		Диаметр (DN)300 Давление (PN)40 Сталь20
18 427 ₽
Фланец воротниковый
250-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)250 Давление (PN)40 Сталь09Г2С
17 000 ₽
Фланец воротниковый
150-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)150 Давление (PN)40 Сталь10Х17Н13М2Т
16 664 ₽
Фланец воротниковый
150-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)150 Давление (PN)40 Сталь12Х18Н10Т
15 093 ₽
Фланец воротниковый
250-40-11-1-B-ст 20-IV 		Диаметр (DN)250 Давление (PN)40 Сталь20
12 206 ₽
Фланец воротниковый
125-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)125 Давление (PN)40 Сталь12Х18Н10Т
11 694 ₽
Фланец воротниковый
100-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)100 Давление (PN)40 Сталь10Х17Н13М2Т
11 493 ₽
Фланец воротниковый
125-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)125 Давление (PN)40 Сталь10Х17Н13М2Т
11 304 ₽
Фланец воротниковый
200-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)200 Давление (PN)40 Сталь09Г2С
11 009 ₽
Фланец воротниковый
100-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)100 Давление (PN)40 Сталь12Х18Н10Т
9 292 ₽
Фланец воротниковый
80-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)80 Давление (PN)40 Сталь10Х17Н13М2Т
7 957 ₽
Показать еще
Размеры фланцев PN 40 по ГОСТ 33259-15
DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
15 47 18 95 12 30 19 35 2 14 4 65 0.8 - М12х70
20 58 16 105 18 38 26 36 2 14 4 75 0.99 - М12х70
25 68 16 115 25 45 33 38 2 14 4 85 1.19 - М12х70
32 78 18 135 31 56 39 45 2 18 4 100 1.85 - М16х90
40 88 19 145 38 64 46 48 3 18 4 110 2.19 - М16х90
50 102 20 160 48 76 58 48 3 18 4 125 2.81 - М16х90
65 122 22 180 66 96 77 53 3 18 8 145 3.71 - М16х100
80 133 24 195 78 112 90 58 3 18 8 160 4.81 - М16х100
100 158 26 230 96 138 110 68 3 22 8 190 7.4 - М20х110
125 184 28 270 120 160 135 68 3 26 8 220 10.2 - М24х120
150 212 30 300 145 186 161 71 3 26 8 250 13.2 - М24х130
200 285 38 375 200 250 222 88 3 30 12 320 24.4 - М27х150
250 345 42 445 252 310 278 101 3 33 12 385 37.6 - М30х170
300 410 46 510 301 368 330 116 4 33 16 450 57.1 - М30х180
350 465 52 570 351 418 382 120 4 33 16 510 70.3 - М30х190
400 535 58 655 398 480 432 139 4 39 16 585 107 - М36х220
450 560 60 680 448 530 484 139 4 39 20 610 107 - М36х220
500 615 62 755 495 580 535 144 4 45 20 670 132,3 - М42х240
600 735 63 890 595 686 636 145 5 52 20 795 195 - М48х260
700 840 68 995 695 - 726 165 5 52 24 900 247 - М48х270
800 960 76 1135 795 - 826 195 5 56 24 1030 367,4 - М52х300
900 1070 79 1250 895 - 926 220 5 56 28 1140 437 - М52х300
1000 1180 82 1360 995 - 1028 240 5 56 28 1250 541 - М52х310
1200 1380 85 1575 1195 - 1228 255 5 62 32 1460 691 - М56х320
