Фланец стальной воротниковый DN 150
ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.
Воротниковые фланцы DN 150 мм
Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев

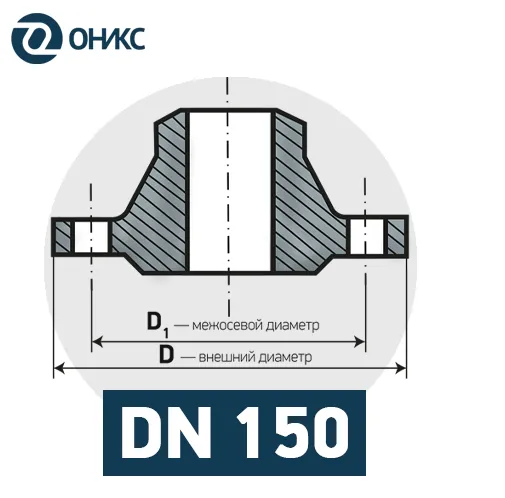

Размеры фланцев DN 150 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 202 | 18 | 260 | 146 | 172 | 161 | 46 | 3 | 18 | 8 | 225 | 5.85 | М16х70 | М16х90 |
| 10 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 22 | 8 | 240 | 8.3 | М20х80 | М20х100 |
| 16 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 18 | 8 | 240 | 8.3 | М20х80 | М20х100 |
| 25 | 212 | 28 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 12.6 | М24х100 | М24х130 |
| 40 | 212 | 30 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 13.2 | - | М24х130 |
| 63 | 212 | 38 | 340 | 142 | 206 | 161 | 108 | 3 | 33 | 8 | 280 | 25.4 | - | М30х160 |
| 100 | 212 | 46 | 350 | 136 | 214 | 161 | 128 | 3 | 33 | 12 | 290 | 32,9 | - | М30х180 |
| 160 | 212 | 50 | 350 | 136 | 214 | 161 | 133 | 3 | 33 | 12 | 290 | 35 | - | М30х190 |
