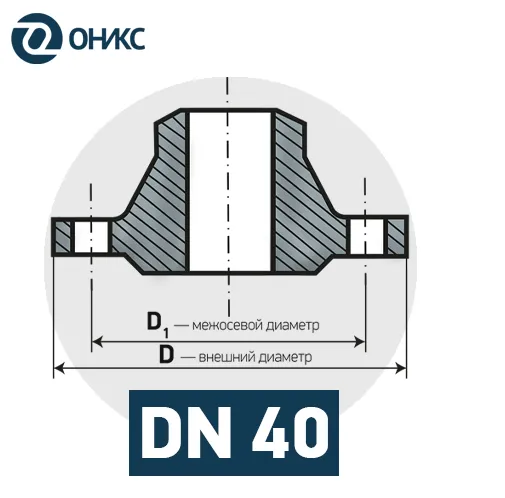

Фланец стальной воротниковый DN 40

DN 40.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 40 мм


Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


DN 40.png

Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
40-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)63 Сталь12Х18Н10Т
5 257 ₽
Фланец воротниковый
40-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)160 Сталь12Х18Н10Т
4 264 ₽
Фланец воротниковый
40-40-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)40 Давление (PN)40 Сталь10Х17Н13М2Т
3 151 ₽
Фланец воротниковый
40-16-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)40 Давление (PN)16 Сталь10Х17Н13М2Т
3 059 ₽
Фланец воротниковый
40-40-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)40 Сталь12Х18Н10Т
2 711 ₽
Фланец воротниковый
40-25-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)25 Сталь12Х18Н10Т
2 524 ₽
Фланец воротниковый
40-16-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)16 Сталь12Х18Н10Т
2 407 ₽
Фланец воротниковый
40-10-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)10 Сталь12Х18Н10Т
2 222 ₽
Фланец воротниковый
40-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)6 Сталь12Х18Н10Т
1 875 ₽
Фланец воротниковый
40-160-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)160 Сталь20
1 775 ₽
Фланец воротниковый
40-63-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)63 Сталь20
1 478 ₽
Фланец воротниковый
40-40-11-1-B-ст 09Г2С-IV 		Диаметр (DN)40 Давление (PN)40 Сталь09Г2С
1 035 ₽
Фланец воротниковый
40-25-11-1-B-ст 09Г2С-IV 		Диаметр (DN)40 Давление (PN)25 Сталь09Г2С
880 ₽
Фланец воротниковый
40-40-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)40 Сталь20
835 ₽
Фланец воротниковый
40-25-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)25 Сталь20
835 ₽
Фланец воротниковый
40-10-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)10 Сталь20
745 ₽
Фланец воротниковый
40-16-11-1-B-ст 09Г2С-IV 		Диаметр (DN)40 Давление (PN)16 Сталь09Г2С
706 ₽
Фланец воротниковый
40-16-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)16 Сталь20
677 ₽
Фланец воротниковый
40-6-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)6 Сталь20
647 ₽
Фланец воротниковый
40-200-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)40 Давление (PN)200 Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
40-2,5-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)40 Давление (PN)2.5 Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
40-6-11-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)40 Давление (PN)6 Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
40-200-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)200 Сталь12Х18Н10Т По запросу
Фланец воротниковый
40-2,5-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)2.5 Сталь12Х18Н10Т По запросу
Показать еще
Размеры фланцев DN 40 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 80 15 130 38 60 46 38 3 14 4 100 1.36 М12х60 М12х70
10 88 16 145 38 62 46 45 3 18 4 110 1.83 М16х55 М16х80
16 88 16 145 38 64 46 45 3 18 4 110 1.85 М16х70 М16х80
25 88 19 145 38 64 46 48 3 18 4 110 2.19 М16х70 М16х90
40 88 19 145 38 64 46 48 3 18 4 110 2.19 - М16х90
63 88 24 165 37 74 46 68 3 22 4 125 3.75 - М20х110
100 88 26 165 37 76 46 70 3 22 4 125 4,07 - М20х110
160 88 28 165 37 76 46 75 3 22 4 125 4,28 - М20х120
