Фланец стальной воротниковый PN 160

PN 160.png

Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.

Фланцы воротниковые PN 160


Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) и J (7) до 400 мм; фланцы в исполнениях C (4), D (5), E (2), K (6), F (3), J (7), L (8) и M (9) до 300 мм.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 100 PN 63 PN 40 PN 25 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
200-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)200 Давление (PN)160 Сталь12Х18Н10Т
71 670 ₽
Фланец воротниковый
150-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)150 Давление (PN)160 Сталь12Х18Н10Т
39 123 ₽
Фланец воротниковый
125-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)125 Давление (PN)160 Сталь12Х18Н10Т
27 484 ₽
Фланец воротниковый
200-160-11-1-B-ст 20-IV 		Диаметр (DN)200 Давление (PN)160 Сталь20
23 137 ₽
Фланец воротниковый
100-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)100 Давление (PN)160 Сталь12Х18Н10Т
16 916 ₽
Фланец воротниковый
150-160-11-1-B-ст 09Г2С-IV 		Диаметр (DN)150 Давление (PN)160 Сталь09Г2С
11 914 ₽
Фланец воротниковый
80-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)80 Давление (PN)160 Сталь12Х18Н10Т
11 686 ₽
Фланец воротниковый
65-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)65 Давление (PN)160 Сталь12Х18Н10Т
10 058 ₽
Фланец воротниковый
50-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)50 Давление (PN)160 Сталь12Х18Н10Т
7 000 ₽
Фланец воротниковый
100-160-11-1-B-ст 20-IV 		Диаметр (DN)100 Давление (PN)160 Сталь20
5 273 ₽
Фланец воротниковый
40-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)160 Сталь12Х18Н10Т
4 264 ₽
Фланец воротниковый
80-160-11-1-B-ст 09Г2С-IV 		Диаметр (DN)80 Давление (PN)160 Сталь09Г2С
4 229 ₽
Фланец воротниковый
80-160-11-1-B-ст 20-IV 		Диаметр (DN)80 Давление (PN)160 Сталь20
4 090 ₽
Фланец воротниковый
65-160-11-1-B-ст 20-IV 		Диаметр (DN)65 Давление (PN)160 Сталь20
3 539 ₽
Фланец воротниковый
32-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)160 Сталь12Х18Н10Т
3 341 ₽
Фланец воротниковый
25-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)25 Давление (PN)160 Сталь12Х18Н10Т
2 783 ₽
Фланец воротниковый
50-160-11-1-B-ст 20-IV 		Диаметр (DN)50 Давление (PN)160 Сталь20
2 757 ₽
Фланец воротниковый
20-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)160 Сталь12Х18Н10Т
2 434 ₽
Фланец воротниковый
50-160-11-1-B-ст 09Г2С-IV 		Диаметр (DN)50 Давление (PN)160 Сталь09Г2С
2 315 ₽
Фланец воротниковый
40-160-11-1-B-ст 20-IV 		Диаметр (DN)40 Давление (PN)160 Сталь20
1 775 ₽
Фланец воротниковый
15-160-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)15 Давление (PN)160 Сталь12Х18Н10Т
1 586 ₽
Фланец воротниковый
32-160-11-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)160 Сталь20
1 359 ₽
Фланец воротниковый
25-160-11-1-B-ст 20-IV 		Диаметр (DN)25 Давление (PN)160 Сталь20
1 055 ₽
Фланец воротниковый
25-160-11-1-B-ст 09Г2С-IV 		Диаметр (DN)25 Давление (PN)160 Сталь09Г2С
907 ₽
Показать еще

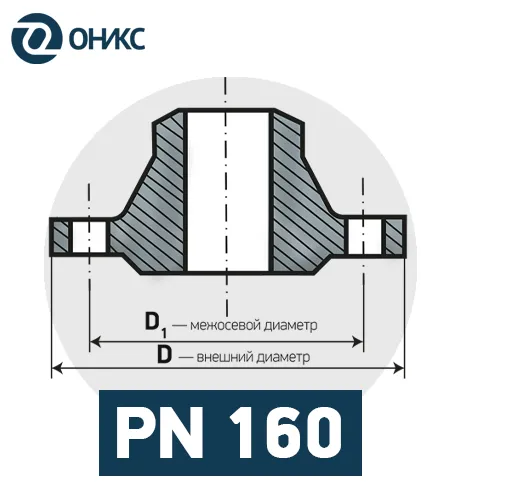

Размеры фланцев PN 160 по ГОСТ 33259-15

DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
15 47 20 105 12 48 26   2 14 4 75 1,27 - М12х80
20 58 22 125 18 48 26 58 2 18 4 90 2,08 - М16х100
25 68 24 135 25 52 33 58 2 18 4 100 2,5 - М16х100
32 78 24 150 31 64 39 67 2 22 4 110 3,07 - М20х110
40 88 28 165 37 76 46 75 3 22 4 125 4,28 - М20х120
50 102 30 195 45 86 58 78 3 26 4 145 6.49 - М24х130
65 122 34 220 62 110 77 88 3 26 8 170 9,38 - М24х140
80 133 36 230 75 124 90 93 3 26 8 180 10,5 - М24х140
100 158 40 265 92 146 110 103 3 30 8 210 10.7 - М27х160
125 184 44 310 112 180 135 118 3 33 8 250 24,9 - М30х180
150 212 50 350 136 214 161 133 3 33 12 290 35 - М30х190
200 285 60 430 190 276 222 148 3 39 12 360 60,1 - М36х220
250 345 68 500 236 340 278 168 3 39 12 430 94,4 - М36х240
300 410 78 585 284 400 330 189 4 45 16 500 141 - М42х270
350 465 84 655 332 460 382 204 4 52 16 560 - - -
400 535 88 715 376 510 432 209 4 52 16 620 - - -
