Фланец стальной воротниковый DN 600

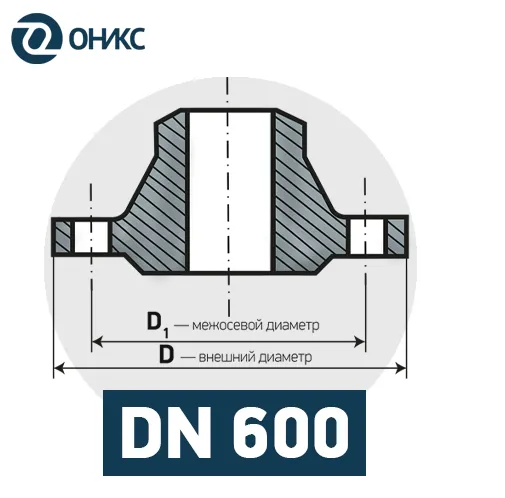

DN 600.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 600 мм

Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Зеркало фланца перетачивают в одно из 7 исполнений: B (1), C (4), D (5), E (2), F (3), L (8) и M (9) до PN 63 кгс/см². Исполнения K (6) под линзовую прокладку и J (7) под прокладку овального сечения не предусмотрены с данными размерами.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.



Типы воротниковых фланцев

Диаметр (DN)

DN 1200

Давление (PN)

PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)16
117 202 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)10
57 995 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)40
56 943 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)16
37 844 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)600 Давление (PN)16
34 369 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)10
19 601 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)600 Давление (PN)10
17 843 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)600 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)16 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)10 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)63 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)6 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)40 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)25 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)63 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)6 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)40 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)25 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)63 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)600 Давление (PN)63 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)6 По запросу В избранное Подробнее
Показать еще
Размеры уплотнительной поверхности фланцев DN 600 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 670 24 755 602 650 636 60 5 26 20 705 35.8 М24х100 М24х120
10 685 29 780 602 650 636 70 5 30 20 725 50 М27х100 М27х140
16 685 46 840 602 660 636 95 5 39 20 770 99.3 М36х150 М36х190
25 720 54 840 600 670 636 120 5 39 20 770 124 М36х160 М36х210
40 735 63 890 595 686 636 145 5 52 20 795 195 - М48х260
63 735 76 925 585 704 636 185 5 56 20 820 283 - М52х300
