Фланец стальной воротниковый PN 16
Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.
Фланцы воротниковые PN 16
Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 800 мм, а фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев

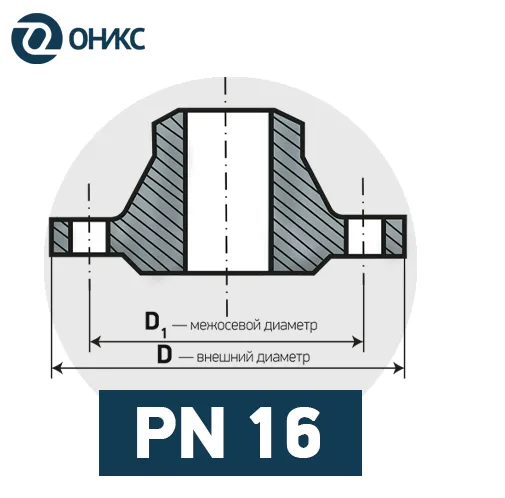

Размеры фланцев PN 16 по ГОСТ 33259-15
| DN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 47 | 14 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.68 | М12х60 | М12х70 |
| 20 | 58 | 14 | 105 | 18 | 38 | 26 | 38 | 2 | 14 | 4 | 75 | 0.87 | М12х60 | М12х70 |
| 25 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 |
| 32 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 |
| 40 | 88 | 16 | 145 | 38 | 64 | 46 | 45 | 3 | 18 | 4 | 110 | 1.85 | М16х70 | М16х80 |
| 50 | 102 | 16 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.28 | М16х70 | М16х80 |
| 65 | 122 | 18 | 180 | 65 | 94 | 77 | 50 | 3 | 18 | 4 | 145 | 3.19 | М16х70 | М16х90 |
| 80 | 133 | 20 | 195 | 78 | 110 | 90 | 53 | 3 | 18 | 4 | 160 | 4.21 | М16х70 | М16х90 |
| 100 | 158 | 20 | 215 | 96 | 130 | 110 | 53 | 3 | 18 | 8 | 180 | 4.9 | М16х70 | М16х90 |
| 125 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 |
| 150 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 18 | 8 | 240 | 8.3 | М20х80 | М20х100 |
| 200 | 268 | 22 | 335 | 202 | 240 | 222 | 61 | 3 | 22 | 12 | 295 | 11.8 | М20х90 | М20х110 |
| 250 | 320 | 26 | 405 | 254 | 292 | 278 | 68 | 3 | 26 | 12 | 355 | 17.4 | М24х100 | М24х120 |
| 300 | 370 | 28 | 460 | 303 | 346 | 330 | 70 | 4 | 26 | 12 | 410 | 22.8 | М24х100 | М24х130 |
| 350 | 430 | 32 | 500 | 351 | 400 | 382 | 74 | 4 | 26 | 16 | 470 | 33.1 | М24х110 | М24х130 |
| 400 | 482 | 36 | 580 | 398 | 450 | 432 | 79 | 4 | 30 | 16 | 525 | 43 | М27х120 | М27х150 |
| 450 | 530 | 38 | 640 | 450 | 506 | 484 | 89 | 4 | 30 | 20 | 585 | 54 | М27х120 | М27х150 |
| 500 | 585 | 42 | 710 | 501 | 559 | 535 | 94 | 4 | 33 | 20 | 650 | 71 | М30х140 | М30х170 |
| 600 | 685 | 46 | 840 | 602 | 660 | 636 | 95 | 5 | 39 | 20 | 770 | 99.3 | М36х150 | М36х190 |
| 700 | 800 | 48 | 910 | 692 | 755 | 726 | 100 | 5 | 39 | 24 | 840 | 106 | М36х150 | М36х200 |
| 800 | 905 | 50 | 1020 | 792 | 855 | 826 | 100 | 5 | 39 | 24 | 950 | 131 | М36х150 | М36х200 |
| 900 | 1005 | 52 | 1120 | 892 | 955 | 926 | 115 | 5 | 39 | 28 | 1050 | 158 | М36х160 | М36х210 |
| 1000 | 1110 | 54 | 1255 | 992 | 1058 | 1028 | 115 | 5 | 45 | 28 | 1170 | 203 | М42х170 | М42х230 |
| 1200 | 1330 | 56 | 1485 | 1192 | 1262 | 1228 | 130 | 5 | 52 | 32 | 1390 | 285 | - | М48х240 |
