Фланец стальной воротниковый DN 400

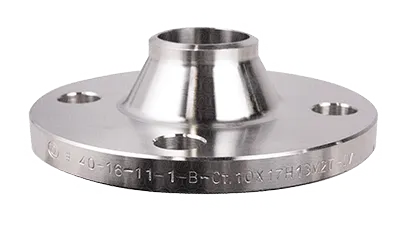

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.
Воротниковые фланцы DN 400 мм
Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1) и J (7) до PN 160 МПа, а исполнения C (4), D (5), E (2), F (3), K (6), L (8) и M (9) до PN 100.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев

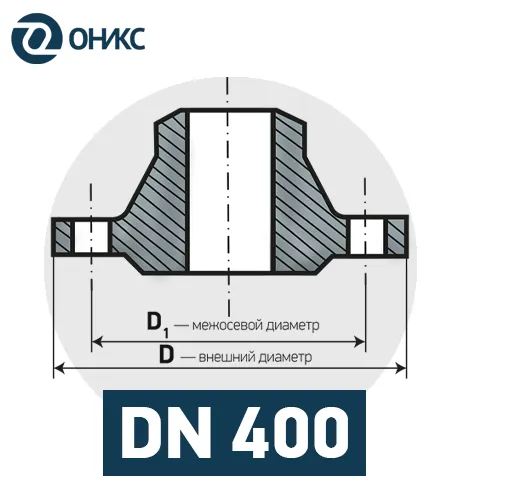

Размеры фланцев DN 400 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 465 | 22 | 535 | 398 | 440 | 442 | 54 | 4 | 22 | 16 | 495 | 20,6 | М20х90 | М20х100 |
| 10 | 482 | 26 | 565 | 398 | 445 | 432 | 64 | 4 | 26 | 16 | 515 | 30 | М24х100 | М24х120 |
| 16 | 482 | 36 | 580 | 398 | 450 | 432 | 79 | 4 | 30 | 16 | 525 | 43 | М27х120 | М27х150 |
| 25 | 505 | 44 | 610 | 398 | 464 | 432 | 104 | 4 | 33 | 16 | 550 | 64.8 | М30х130 | М30х170 |
| 40 | 535 | 58 | 655 | 398 | 480 | 432 | 139 | 4 | 39 | 16 | 585 | 107 | - | М36х220 |
| 63 | 535 | 60 | 670 | 386 | 480 | 432 | 159 | 4 | 45 | 16 | 585 | 151 | - | М42х250 |
| 100 | 535 | 80 | 715 | 376 | 510 | 432 | 204 | 4 | 52 | 16 | 620 | 216,4 | - | М48х300 |
| 160 | 535 | 88 | 715 | 376 | 510 | 432 | 209 | 4 | 52 | 16 | 620 | - | - | - |
