Фланец стальной воротниковый DN 1200

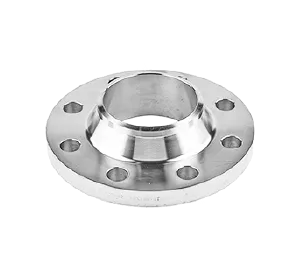

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.
Воротниковые фланцы DN 1200 мм
Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Для этого диаметра зеркало фланца перетачивают только в одно исполнение B (1) с соединительным выступом. C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9) не предусмотрены с данными размерами.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев
Размеры фланцев DN 1200 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1295 | 28 | 1400 | 1192 | 1248 | 1228 | 75 | 5 | 33 | 32 | 1340 | 111 | - | М30х140 |
| 10 | 1330 | 38 | 1455 | 1192 | 1256 | 1228 | 95 | 5 | 39 | 32 | 1380 | 180 | - | М36х180 |
| 16 | 1330 | 56 | 1485 | 1192 | 1262 | 1228 | 130 | 5 | 52 | 32 | 1390 | 285 | - | М48х240 |
| 25 | 1350 | 67 | 1525 | 1192 | - | 1228 | 165 | 5 | 56 | 32 | 1420 | 388 | - | М52х280 |
| 40 | 1380 | 85 | 1575 | 1195 | - | 1228 | 255 | 5 | 62 | 32 | 1460 | 691 | - | М56х320 |
| 63 | 1380 | 100 | 1665 | 1185 | - | 1228 | 320 | 5 | 78 | 32 | 1530 | 1264 | - | М72х400 |
