Фланец стальной воротниковый DN 250

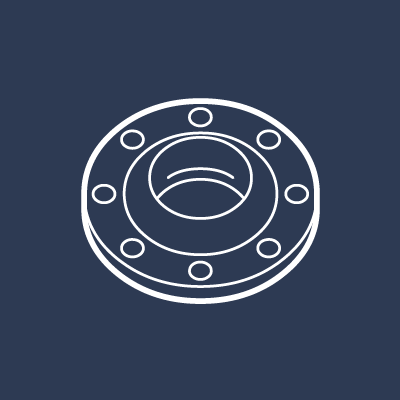

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.
Воротниковые фланцы DN 250 мм
Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев
Размеры фланцев DN 250 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 312 | 21 | 370 | 254 | 288 | 278 | 53 | 3 | 18 | 12 | 335 | 12.3 | М16х80 | М16х90 |
| 10 | 320 | 24 | 390 | 254 | 290 | 278 | 63 | 3 | 22 | 12 | 350 | 14.6 | М20х80 | М20х110 |
| 16 | 320 | 26 | 405 | 254 | 292 | 278 | 68 | 3 | 26 | 12 | 355 | 17.4 | М24х100 | М24х120 |
| 25 | 335 | 32 | 425 | 254 | 300 | 278 | 78 | 3 | 30 | 12 | 370 | 25.7 | М27х110 | М27х140 |
| 40 | 345 | 42 | 445 | 252 | 310 | 278 | 101 | 3 | 33 | 12 | 385 | 37.6 | - | М30х170 |
| 63 | 345 | 48 | 470 | 246 | 316 | 278 | 118 | 3 | 39 | 12 | 400 | 53.8 | - | М36х200 |
| 100 | 345 | 60 | 500 | 236 | 340 | 278 | 163 | 3 | 39 | 12 | 430 | 85,4 | - | М36х220 |
| 160 | 345 | 68 | 500 | 236 | 340 | 278 | 168 | 3 | 39 | 12 | 430 | 94,4 | - | М36х240 |
