Фланец стальной воротниковый DN

DN 350.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 350 мм


Могут быть произведены в промежутке давления от 6 до 160 кгс/см². Зеркало фланца перетачивают в одно из 9 исполнений: B (1) и J (7) до PN 160 кгс/см², а исполнения C (4), D (5), E (2), F (3), K (6), L (8) и M (9) до PN 100.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.




Типы воротниковых фланцев

DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 400 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN 1200 PN 6 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100 PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)63
120 440 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)40
85 223 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)63
41 000 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)16
38 860 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)10
29 275 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)40
25 141 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)25
16 752 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)350 Давление (PN)16
15 403 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)16
11 563 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)10
8 552 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)350 Давление (PN)10
8 372 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)6
7 349 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)350 Давление (PN)6
6 289 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)350 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)63 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)6 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)40 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)25 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)16 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)10 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)160 По запросу В избранное Подробнее
Показать еще
Размеры фланцев DN 350 по ГОСТ 33259-15

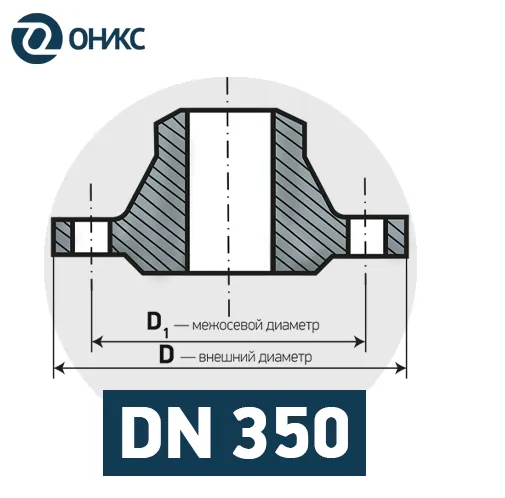

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 415 22 485 351 390 382 54 4 22 12 445 18.65 М20х90 М20х100
10 430 26 500 351 400 382 64 4 22 16 460 24.7 М20х90 М20х110
16 430 32 500 351 400 382 74 4 26 16 470 33.1 М24х110 М24х130
25 450 40 550 351 406 382 89 4 33 16 490 46.6 М30х130 М30х170
40 465 52 570 351 418 382 120 4 33 16 510 70.3 - М30х190
63 465 60 595 342 430 382 144 4 39 16 525 106 - М36х220
100 465 76 655 332 460 382 199 4 52 16 560 172 - М48х290
160 465 84 655 332 460 382 204 4 52 16 560 - - -
