Фланец стальной воротниковый DN 700

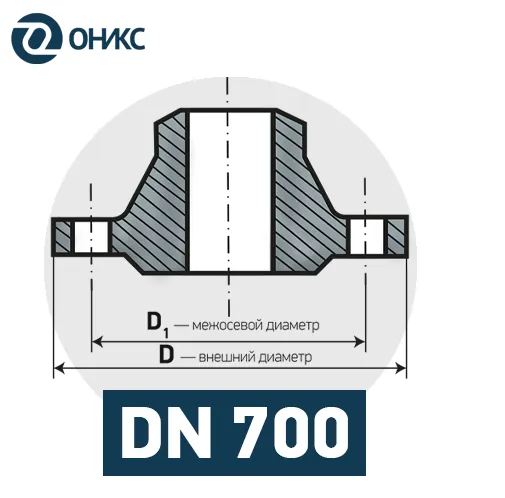

DN 700.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 700 мм


Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Зеркало фланца перетачивают в одно из 7 исполнений: B (1) до 63 кгс/см², а исполнения C (4), D (5), E (2), F (3), L (8) и M (9) до PN 40 кгс/см². Исполнения K (6) под линзовую прокладку и J (7) под прокладку овального сечения не предусмотрены с данными размерами.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.




Типы воротниковых фланцев

Диаметр (DN)

DN 1200

Давление (PN)

PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь20 Стандарт33259-15 Диаметр (DN)700 Давление (PN)16
39 991 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)16
39 244 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)10
25 092 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)700 Давление (PN)10
24 385 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)700 Давление (PN)6
17 786 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)700 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)63 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)6 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)40 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)25 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)16 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)63 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)40 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)6 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)25 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)16 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)63 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)40 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)700 Давление (PN)63 По запросу В избранное Подробнее
Показать еще
Размеры фланцев DN 700 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 775 24 860 692 740 726 60 5 26 24 810 44.3 М24х110 М24х120
10 800 30 895 692 746 726 70 5 30 24 840 65.3 М27х110 М27х140
16 800 48 910 692 755 726 100 5 39 24 840 106 М36х150 М36х200
25 820 58 960 690 760 726 130 5 45 24 875 167 М42х180 М42х230
40 840 68 995 695 - 726 165 5 52 24 900 247 - М48х270
63 840 81 1045 685 - 726 230 5 56 24 935 301 - М52х310
