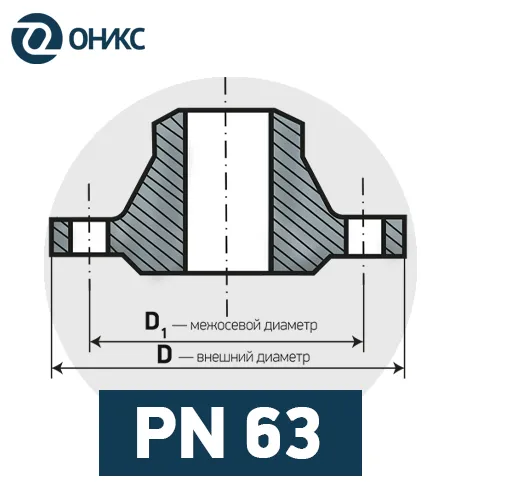

Фланец стальной воротниковый PN 63

PN 63.png

Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.

Фланцы воротниковые PN 63

Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 600 мм, исключая 450 мм. Фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 160 PN 100 PN 40 PN 25 PN 16 PN 10 PN 6
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
350-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)63 Сталь12Х18Н10Т
123 983 ₽
Фланец воротниковый
300-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)300 Давление (PN)63 Сталь12Х18Н10Т
85 386 ₽
Фланец воротниковый
250-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)250 Давление (PN)63 Сталь12Х18Н10Т
63 699 ₽
Фланец воротниковый
400-63-11-1-B-ст 20-IV 		Диаметр (DN)400 Давление (PN)63 Сталь20
51 105 ₽
Фланец воротниковый
200-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)200 Давление (PN)63 Сталь12Х18Н10Т
48 329 ₽
Фланец воротниковый
350-63-11-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)63 Сталь20
41 994 ₽
Фланец воротниковый
150-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)150 Давление (PN)63 Сталь12Х18Н10Т
29 299 ₽
Фланец воротниковый
125-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)125 Давление (PN)63 Сталь12Х18Н10Т
24 053 ₽
Фланец воротниковый
300-63-11-1-B-ст 20-IV 		Диаметр (DN)300 Давление (PN)63 Сталь20
22 124 ₽
Фланец воротниковый
250-63-11-1-B-ст 20-IV 		Диаметр (DN)250 Давление (PN)63 Сталь20
16 759 ₽
Фланец воротниковый
100-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)100 Давление (PN)63 Сталь12Х18Н10Т
12 156 ₽
Фланец воротниковый
200-63-11-1-B-ст 20-IV 		Диаметр (DN)200 Давление (PN)63 Сталь20
11 929 ₽
Фланец воротниковый
80-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)80 Давление (PN)63 Сталь12Х18Н10Т
9 632 ₽
Фланец воротниковый
150-63-11-1-B-ст 09Г2С-IV 		Диаметр (DN)150 Давление (PN)63 Сталь09Г2С
8 636 ₽
Фланец воротниковый
150-63-11-1-B-ст 20-IV 		Диаметр (DN)150 Давление (PN)63 Сталь20
8 565 ₽
Фланец воротниковый
65-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)65 Давление (PN)63 Сталь12Х18Н10Т
7 140 ₽
Фланец воротниковый
50-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)50 Давление (PN)63 Сталь12Х18Н10Т
6 121 ₽
Фланец воротниковый
125-63-11-1-B-ст 20-IV 		Диаметр (DN)125 Давление (PN)63 Сталь20
5 872 ₽
Фланец воротниковый
40-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)63 Сталь12Х18Н10Т
5 257 ₽
Фланец воротниковый
100-63-11-1-B-ст 09Г2С-IV 		Диаметр (DN)100 Давление (PN)63 Сталь09Г2С
4 348 ₽
Фланец воротниковый
32-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)63 Сталь12Х18Н10Т
4 119 ₽
Фланец воротниковый
100-63-11-1-B-ст 20-IV 		Диаметр (DN)100 Давление (PN)63 Сталь20
3 488 ₽
Фланец воротниковый
25-63-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)25 Давление (PN)63 Сталь12Х18Н10Т
3 071 ₽
Фланец воротниковый
80-63-11-1-B-ст 09Г2С-IV 		Диаметр (DN)80 Давление (PN)63 Сталь09Г2С
2 937 ₽
Показать еще

Хиты продаж

Размеры фланцев PN 63 по ГОСТ 33259-15

DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
15 47 18 105 12 38 19 48 2 14 4 75 1.15 - М12х80
20 58 20 125 18 48 26 56 2 18 4 90 1,81 - М16х90
25 68 22 135 25 52 33 58 2 18 4 100 2.3 - М16х90
32 78 23 150 31 64 39 62 2 22   110 2.94 - М20х110
40 88 24 165 37 74 46 68 3 22 4 125 3.75 - М20х110
50 102 26 175 47 86 58 70 3 22 4 135 4.63 - М20х110
65 122 28 200 64 106 77 75 3 22 8 160 6.3 - М20х120
80 133 30 210 77 120 90 75 3 22 8 170 7.22 - М20х120
100 158 32 250 94 140 110 80 3 26 8 200 10.7 - М24х130
125 184 36 295 118 172 135 98 3 30 8 240 17.1 - М27х150
150 212 38 340 142 206 161 108 3 33 8 280 25.4 - М30х160
200 285 44 405 198 264 222 113 3 33 12 345 38.5 - М30х170
250 345 48 470 246 316 278 118 3 39 12 400 53.8 - М36х200
300 410 54 530 294 370 330 124 4 39 16 460 74.6 - М36х210
350 465 60 595 342 430 382 144 4 39 16 525 106 - М36х220
400 535 60 670 386 480 432 159 4 45 16 585 151 - М42х250
450 560 68 695 436 534 484 159 4 45 - 610 - - -
500 615 70 800 485 594 535 169 4 52 20 705 201 - М48х280
600 735 76 925 585 704 636 185 5 56 20 820 283 - М52х300
700 840 81 1045 685 - 726 230 5 56 24 935 301 - М52х310
800 960 90 1165 785 - 826 230 5 62 24 1050 464 - М56х340
900 1070 93 1285 885 - 926 270 5 62 28 1170 954 - М56х340
1000 1180 97 1415 985 - 1028 285 5 70 28 1290 981 - М64х370
1200 1380 100 1665 1185 - 1228 320 5 78 32 1530 1264 - М72х400
