Воротниковые стальные фланцы диаметром 50 мм
Воротниковые фланцы DN 50 поставляются в четырёх марочных вариантах: углеродистая сталь 20, низколегированная 09Г2С, нержавеющие 12Х18Н10Т и 10Х17Н13М2Т. Рабочий диапазон давления — от 6 до 160 кгс/см². Уплотнительное зеркало выполняют в одном из девяти исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Детали предназначены для формирования прочных разъёмных стыков на трубопроводах среднего диаметра. Коническая шейка плавно отводит механические напряжения от сварного шва, что повышает надёжность при циклических нагрузках. Фланцы DN 50 задействуют в системах промышленного водоснабжения, отопления и на технологических линиях. Они обеспечивают удобный монтаж запорной арматуры, насосов и контрольно-измерительных приборов.
Углеродистые стали 20 и 09Г2С подходят для транспортировки воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т дают надёжную защиту от коррозии при контакте с химически активными веществами и пищевыми продуктами.
Каждая партия проходит заводскую проверку геометрических и механических характеристик. Нержавеющие образцы при необходимости тестируют на межкристаллитную коррозию. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Такой пакет документов обеспечивает документально подтверждённое происхождение и ускоряет приёмку трубопровода в эксплуатацию.

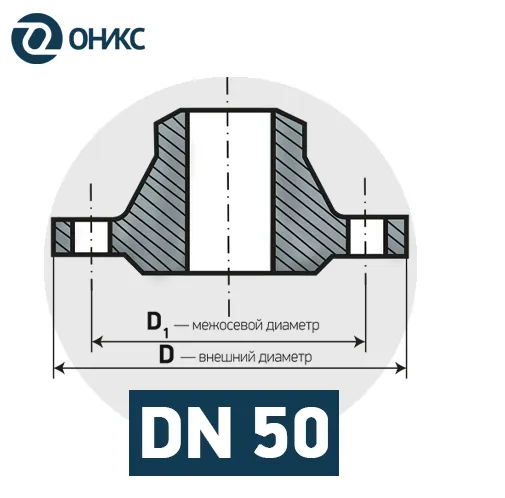

Размеры фланцев DN 50 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 90 | 15 | 140 | 49 | 70 | 58 | 38 | 3 | 14 | 4 | 110 | 1.53 | М12х60 | М12х70 |
| 10 | 102 | 16 | 160 | 49 | 76 | 58 | 45 | 3 | 18 | 4 | 125 | 2.26 | М16х65 | М16х80 |
| 16 | 102 | 16 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.28 | М16х70 | М16х80 |
| 25 | 102 | 20 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.78 | М16х70 | М16х90 |
| 40 | 102 | 20 | 160 | 48 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.81 | - | М16х90 |
| 63 | 102 | 26 | 175 | 47 | 86 | 58 | 70 | 3 | 22 | 4 | 135 | 4.63 | - | М20х110 |
| 100 | 102 | 28 | 195 | 45 | 86 | 58 | 71 | 3 | 26 | 4 | 145 | 06.08 | - | М24х130 |
| 160 | 102 | 30 | 195 | 45 | 86 | 58 | 78 | 3 | 26 | 4 | 145 | 6.49 | - | М24х130 |
