Фланец стальной воротниковый DN 800

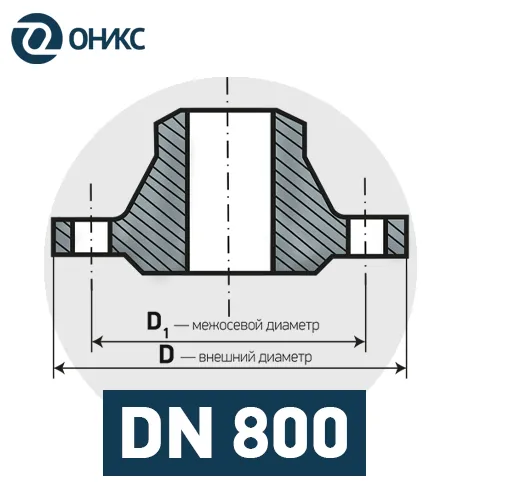

DN 800.png

ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.

Воротниковые фланцы DN 800 мм


Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Зеркало фланца перетачивают в одно из 7 исполнений: B (1) до 63 кгс/см², а исполнения C (4), D (5), E (2), F (3), L (8) и M (9) до PN 40 кгс/см². Исполнения K (6) под линзовую прокладку и J (7) под прокладку овального сечения не предусмотрены с данными размерами.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.




Типы воротниковых фланцев

Диаметр (DN)

DN 1200

Давление (PN)

PN 160
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Цена
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)40
118 761 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)25
76 591 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)16
61 240 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)16
47 662 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10
34 275 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)10
34 010 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)63 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)40 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)25 По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)63 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)40 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)25 По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)63 По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 По запросу В избранное Подробнее
Показать еще

Размеры фланцев DN 800 по ГОСТ 33259-15

PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
6 880 24 975 792 842 826 65 5 30 24 920 56,2 М27х110 М27х130
10 905 32 1010 792 850 826 80 5 33 24 950 87.2 М30х110 М30х150
16 905 50 1020 792 855 826 100 5 39 24 950 131 М36х150 М36х200
25 930 60 1075 790 864 826 140 5 45 24 990 215 М42х180 М42х240
40 960 76 1135 795 - 826 195 5 56 24 1030 367,4 - М52х300
63 960 90 1165 785 - 826 230 5 62 24 1050 464 - М56х340
