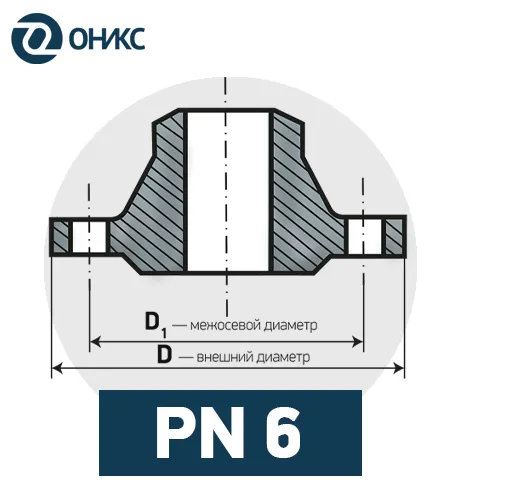

Фланец стальной воротниковый PN 6

PN 6.png

Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.

Фланцы воротниковые PN 6


Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 800 мм, а фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.


Download price iconСкачать прайс-лист New app iconОформить заявку

Типы воротниковых фланцев

Диаметр (DN)

DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 10
Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
400-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)400 Давление (PN)6 Сталь12Х18Н10Т
25 504 ₽
Фланец воротниковый
300-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)300 Давление (PN)6 Сталь12Х18Н10Т
18 751 ₽
Фланец воротниковый
700-6-11-1-B-ст 20-IV 		Диаметр (DN)700 Давление (PN)6 Сталь20
17 786 ₽
Фланец воротниковый
250-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)250 Давление (PN)6 Сталь12Х18Н10Т
15 403 ₽
Фланец воротниковый
200-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)200 Давление (PN)6 Сталь12Х18Н10Т
10 906 ₽
Фланец воротниковый
400-6-11-1-B-ст 20-IV 		Диаметр (DN)400 Давление (PN)6 Сталь20
8 452 ₽
Фланец воротниковый
150-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)150 Давление (PN)6 Сталь12Х18Н10Т
6 956 ₽
Фланец воротниковый
125-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)125 Давление (PN)6 Сталь12Х18Н10Т
6 451 ₽
Фланец воротниковый
300-6-11-1-B-ст 20-IV 		Диаметр (DN)300 Давление (PN)6 Сталь20
5 969 ₽
Фланец воротниковый
100-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)100 Давление (PN)6 Сталь12Х18Н10Т
4 601 ₽
Фланец воротниковый
80-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)80 Давление (PN)6 Сталь12Х18Н10Т
3 708 ₽
Фланец воротниковый
200-6-11-1-B-ст 20-IV 		Диаметр (DN)200 Давление (PN)6 Сталь20
3 378 ₽
Фланец воротниковый
150-6-11-1-B-ст 09Г2С-IV 		Диаметр (DN)150 Давление (PN)6 Сталь09Г2С
2 732 ₽
Фланец воротниковый
65-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)65 Давление (PN)6 Сталь12Х18Н10Т
2 606 ₽
Фланец воротниковый
150-6-11-1-B-ст 20-IV 		Диаметр (DN)150 Давление (PN)6 Сталь20
2 159 ₽
Фланец воротниковый
50-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)50 Давление (PN)6 Сталь12Х18Н10Т
2 121 ₽
Фланец воротниковый
40-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)40 Давление (PN)6 Сталь12Х18Н10Т
1 875 ₽
Фланец воротниковый
125-6-11-1-B-ст 20-IV 		Диаметр (DN)125 Давление (PN)6 Сталь20
1 844 ₽
Фланец воротниковый
32-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)6 Сталь12Х18Н10Т
1 496 ₽
Фланец воротниковый
100-6-11-1-B-ст 09Г2С-IV 		Диаметр (DN)100 Давление (PN)6 Сталь09Г2С
1 473 ₽
Фланец воротниковый
100-6-11-1-B-ст 20-IV 		Диаметр (DN)100 Давление (PN)6 Сталь20
1 357 ₽
Фланец воротниковый
80-6-11-1-B-ст 20-IV 		Диаметр (DN)80 Давление (PN)6 Сталь20
1 061 ₽
Фланец воротниковый
25-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)25 Давление (PN)6 Сталь12Х18Н10Т
1 049 ₽
Фланец воротниковый
20-6-11-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)20 Давление (PN)6 Сталь12Х18Н10Т
804 ₽
Показать еще
Размеры фланцев PN 6 по ГОСТ 33259-15
DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
15 40 12 80 12 28 19 30 2 11 4 55 0.4 М10х50 М10х60
20 50 12 90 18 36 26 32 2 11 4 65 0.53 М10х50 М10х60
25 60 14 100 25 42 33 32 2 11 4 75 0.77 М10х50 М10х60
32 70 14 120 31 50 39 35 2 14 4 90 1.1 М12х60 М12х70
40 80 15 130 38 60 46 38 3 14 4 100 1.36 М12х60 М12х70
50 90 15 140 49 70 58 38 3 14 4 110 1.53 М12х60 М12х70
65 110 15 160 66 88 77 38 3 14 4 130 3.71 М12х60 М12х70
80 128 16 185 78 102 90 40 3 18 4 150 2.76 М16х70 М16х80
100 148 16 205 96 122 110 41 3 18 4 170 3.35 М16х70 М16х80
125 178 18 235 121 148 135 43 3 18 8 200 4.66 М16х70 М16х90
150 202 18 260 146 172 161 46 3 18 8 225 5.85 М16х70 М16х90
200 258 20 315 202 235 222 53 3 18 8 280 9.35 М16х80 М16х90
250 312 21 370 254 288 278 53 3 18 12 335 12.3 М16х80 М16х90
300 365 22 435 303 340 330 54 4 22 12 395 14.8 М20х90 М20х100
350 415 22 485 351 390 382 54 4 22 12 445 18.65 М20х90 М20х100
400 465 22 535 398 440 442 54 4 22 16 495 20,6 М20х90 М20х100
450 520 22 590 450 494 484 54 4 22 16 550 23,6 М20х90 М20х110
500 570 23 640 501 545 535 54 4 22 16 600 29.1 М20х90 М20х110
600 670 24 755 602 650 636 60 5 26 20 705 35.8 М24х100 М24х120
700 775 24 860 692 740 726 60 5 26 24 810 44.3 М24х110 М24х120
800 880 24 975 792 842 826 65 5 30 24 920 56,2 М27х110 М27х130
900 980 26 1075 892 942 926 65 5 30 24 1020 66,8 М27х110 М27х130
1000 1080 26 1175 992 1045 1028 65 5 30 28 1120 73,5 М27х120 М27х130
1200 1295 28 1400 1192 1248 1228 75 5 33 32 1340 111 - М30х140
