Фланец стальной воротниковый PN 10
Фланцы тип 11 выделяются на фоне других типов по ГОСТ 33259-15 наличием конусообразной уплотненной части - воротника. Надежное герметичное соединение двух участков труб, патрубков или арматуры происходит методом сварки. Их устанавливают на линиях с высоким давлением. Воротниковые фланцы предназначены для трубопроводов с рабочей температурой выше 300°С, диаметром DN от 15 до 1200 мм.
Фланцы воротниковые PN 10
Изготавливают из углеродистых и легированных сталей. Возможно 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 800 мм, а фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев

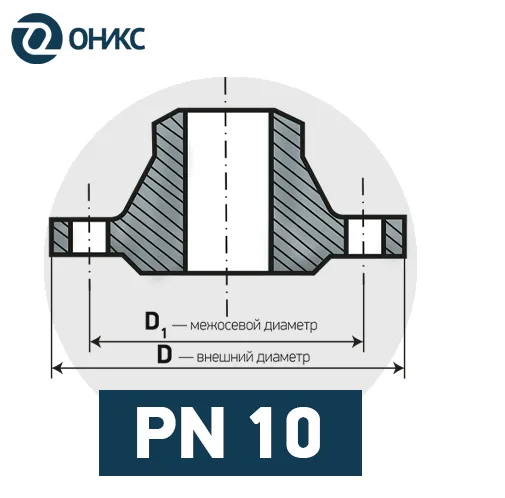

Размеры фланцев PN 10 по ГОСТ 33259-15
| DN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 47 | 12 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.58 | М12х50 | М12х60 |
| 20 | 58 | 14 | 105 | 18 | 38 | 26 | 38 | 2 | 14 | 4 | 75 | 0.87 | М12х60 | М12х70 |
| 25 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 |
| 32 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 |
| 40 | 88 | 16 | 145 | 38 | 62 | 46 | 45 | 3 | 18 | 4 | 110 | 1.83 | М16х55 | М16х80 |
| 50 | 102 | 16 | 160 | 49 | 76 | 58 | 45 | 3 | 18 | 4 | 125 | 2.26 | М16х65 | М16х80 |
| 65 | 122 | 18 | 180 | 65 | 94 | 77 | 48 | 3 | 18 | 4 | 145 | 3.17 | М16х70 | М16х90 |
| 80 | 133 | 18 | 195 | 78 | 105 | 90 | 50 | 3 | 18 | 4 | 160 | 3.67 | М16х70 | М16х90 |
| 100 | 158 | 20 | 215 | 96 | 128 | 110 | 51 | 3 | 18 | 8 | 180 | 4.7 | М16х80 | М16х90 |
| 125 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 |
| 150 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 22 | 8 | 240 | 8.3 | М20х80 | М20х100 |
| 200 | 268 | 22 | 335 | 202 | 240 | 222 | 61 | 3 | 22 | 8 | 295 | 11.14 | М20х80 | М20х100 |
| 250 | 320 | 24 | 390 | 254 | 290 | 278 | 63 | 3 | 22 | 12 | 350 | 14.6 | М20х80 | М20х110 |
| 300 | 370 | 26 | 440 | 303 | 345 | 330 | 64 | 4 | 22 | 12 | 400 | 19.3 | М20х90 | М20х110 |
| 350 | 430 | 26 | 500 | 351 | 400 | 382 | 64 | 4 | 22 | 16 | 460 | 24.7 | М20х90 | М20х110 |
| 400 | 482 | 26 | 565 | 398 | 445 | 432 | 64 | 4 | 26 | 16 | 515 | 30 | М24х100 | М24х120 |
| 450 | 530 | 26 | 615 | 450 | 500 | 484 | 69 | 4 | 26 | 20 | 565 | 34,7 | М24х100 | М24х130 |
| 500 | 585 | 28 | 670 | 501 | 550 | 535 | 69 | 4 | 26 | 20 | 620 | 40 | М24х100 | М24х130 |
| 600 | 685 | 29 | 780 | 602 | 650 | 636 | 70 | 5 | 30 | 20 | 725 | 50 | М27х100 | М27х140 |
| 700 | 800 | 30 | 895 | 692 | 746 | 726 | 70 | 5 | 30 | 24 | 840 | 65.3 | М27х110 | М27х140 |
| 800 | 905 | 32 | 1010 | 792 | 850 | 826 | 80 | 5 | 33 | 24 | 950 | 87.2 | М30х110 | М30х150 |
| 900 | 1005 | 34 | 1110 | 892 | 950 | 926 | 85 | 5 | 33 | 28 | 1050 | 103 | М30х115 | М30х150 |
| 1000 | 1110 | 34 | 1220 | 992 | 1052 | 1028 | 85 | 5 | 33 | 28 | 1160 | 119 | М30х115 | М30х150 |
| 1200 | 1330 | 38 | 1455 | 1192 | 1256 | 1228 | 95 | 5 | 39 | 32 | 1380 | 180 | - | М36х180 |
