Типы воротниковых фланцев
Воротниковые стальные фланцы диаметром 32 мм
Воротниковые фланцы DN 32 поставляются в четырёх марочных исполнениях: углеродистая сталь 20, низколегированная 09Г2С, нержавеющие 12Х18Н10Т и 10Х17Н13М2Т. Рабочее давление — от 6 до 160 кгс/см². Зеркало фланца перетачивают под одно из девяти конструктивных исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Эти детали предназначены для формирования прочных разъёмных стыков на трубопроводах среднего давления. Их задействуют в отоплении, водоснабжении и на технологических линиях промышленных предприятий. Коническая шейка равномерно распределяет нагрузки, благодаря чему достигается высокая герметичность и удобный монтаж запорной арматуры, насосного оборудования и измерительных приборов.
Углеродистые марки 20 и 09Г2С рассчитаны на воду, пар и неагрессивные среды. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают защиту от коррозии в контакте с химически активными веществами и пищевыми продуктами.
Каждая партия проходит заводскую проверку геометрии и механических характеристик. Нержавеющие образцы при необходимости испытывают на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Такой комплект документов даёт документальное подтверждение происхождения и ускоряет приёмку трубопровода в эксплуатацию.

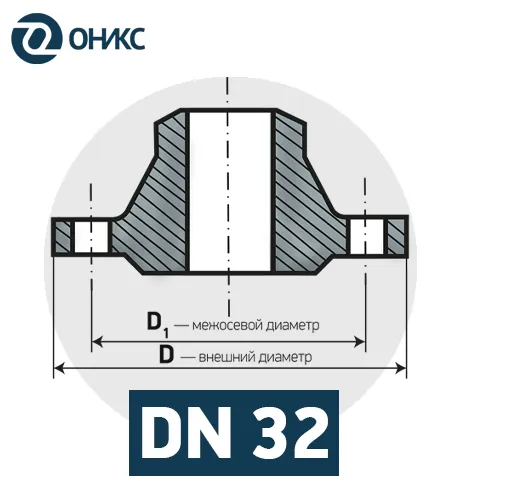

Размеры фланцев DN 32 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 70 | 14 | 120 | 31 | 50 | 39 | 35 | 2 | 14 | 4 | 90 | 1.1 | М12х60 | М12х70 |
| 10 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 |
| 16 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 |
| 25 | 78 | 18 | 135 | 31 | 56 | 39 | 45 | 2 | 18 | 4 | 100 | 1.85 | М16х70 | М16х90 |
| 40 | 78 | 18 | 135 | 31 | 56 | 39 | 45 | 2 | 18 | 4 | 100 | 1.85 | - | М16х90 |
| 63 | 78 | 23 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 110 | 2.94 | - | М20х110 | |
| 100 | 78 | 24 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 4 | 110 | 3,06 | - | М20х110 |
| 160 | 78 | 24 | 150 | 31 | 64 | 39 | 67 | 2 | 22 | 4 | 110 | 3,07 | - | М20х110 |
