Типы воротниковых фланцев
Воротниковые стальные фланцы диаметром 300 мм
Изделия рассчитаны на рабочее давление от 6 до 160 кгс/см². Уплотнительная поверхность (зеркало) перетачивается под один из девяти профилей: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8) или M (9). Это обеспечивает совместимость с разными типами прокладок.
Для изготовления фланцев DN 300 применяются четыре марки стали. Сталь 20 — базовый углеродистый материал, экономичный и надёжный при температурах до +450 °C для воды, пара и неагрессивных сред. Низколегированная 09Г2С сохраняет ударную вязкость до –70 °C, не требует подогрева при сварке и рекомендована для северных и криогенных объектов. Нержавеющая 12Х18Н10Т устойчива к межкристаллитной коррозии и агрессивным органическим средам, выдерживает нагрев до 600 °C. Для контакта с хлоридами, серной и фосфорной кислотами применяют молибденсодержащую 10Х17Н13М2Т — она противостоит точечной и щелевой коррозии, а также коррозионному растрескиванию.
Воротниковый фланец с приварным конусным переходом снижает напряжение в зоне сварного шва. Он широко используется в нефтегазовой, химической и коммунальной отраслях: для обвязки скважин, подключения реакторов, насосов и запорной арматуры. Главные плюсы — плотная герметизация стыка и быстрый доступ к оборудованию при обслуживании.
Каждая партия проходит строгий входной и выходной контроль. Мы предоставляем полную паспортизацию продукции с привязкой к плавке, обеспечиваем сквозной контроль происхождения заготовки на всех этапах обработки и ведём чёткую сертификационную цепочку. Маркировка на фланце позволяет идентифицировать конкретную партию стали, что гарантирует соответствие заявленным характеристикам и безопасную эксплуатацию объектов.

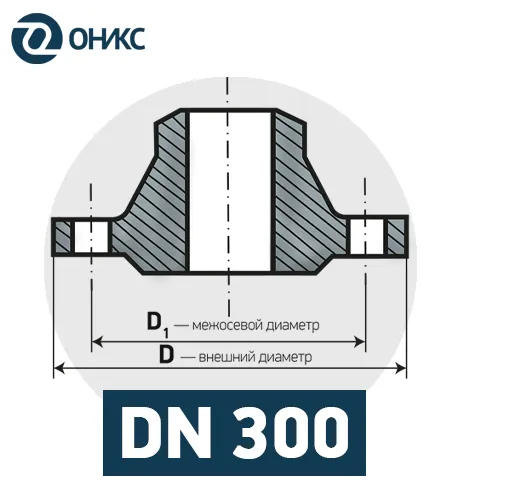

Размеры фланцев DN 300 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 365 | 22 | 435 | 303 | 340 | 330 | 54 | 4 | 22 | 12 | 395 | 14.8 | М20х90 | М20х100 |
| 10 | 370 | 26 | 440 | 303 | 345 | 330 | 64 | 4 | 22 | 12 | 400 | 19.3 | М20х90 | М20х110 |
| 16 | 370 | 28 | 460 | 303 | 346 | 330 | 70 | 4 | 26 | 12 | 410 | 22.8 | М24х100 | М24х130 |
| 25 | 390 | 36 | 485 | 303 | 352 | 330 | 84 | 4 | 33 | 16 | 430 | 33.3 | М27х120 | М27х150 |
| 40 | 410 | 46 | 510 | 301 | 368 | 330 | 116 | 4 | 33 | 16 | 450 | 57.1 | - | М30х180 |
| 63 | 410 | 54 | 530 | 294 | 370 | 330 | 124 | 4 | 39 | 16 | 460 | 74.6 | - | М36х210 |
| 100 | 410 | 70 | 585 | 284 | 400 | 330 | 184 | 4 | 45 | 16 | 500 | 128,4 | - | М42х260 |
| 160 | 410 | 78 | 585 | 284 | 400 | 330 | 189 | 4 | 45 | 16 | 500 | 141 | - | М42х270 |
