Воротниковые стальные фланцы диаметром 100 мм
Воротниковые фланцы DN 100 поставляются в четырёх марочных вариантах: углеродистая сталь 20, низколегированная 09Г2С, а также нержавеющие 12Х18Н10Т и 10Х17Н13М2Т. Рабочий диапазон давления — от 6 до 160 кгс/см². Зеркало фланца выполняют в одном из девяти конструктивных исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Эти детали широко применяют в трубопроводных системах среднего и высокого давления. В химической и нефтехимической отрасли фланцы DN 100 обеспечивают надёжное соединение на линиях с агрессивными средами. Энергетический сектор использует их в тепловых сетях и для подключения турбинного оборудования. В нефтегазовой сфере изделия монтируют на магистральных трубопроводах и технологических обвязках.
Коническая шейка плавно отводит механические напряжения от сварного шва, что продлевает ресурс узла при циклических нагрузках. Углеродистые составы 20 и 09Г2С хорошо работают с водой, паром и неагрессивными продуктами. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т дают эффективную защиту от коррозии при контакте с химикатами и пищевыми средами.
Каждая партия проходит заводскую проверку геометрических и механических характеристик. Нержавеющие образцы при необходимости испытывают на стойкость к межкристаллитной коррозии. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Такой пакет документов обеспечивает документально подтверждённое происхождение и ускоряет приёмку трубопровода в эксплуатацию.

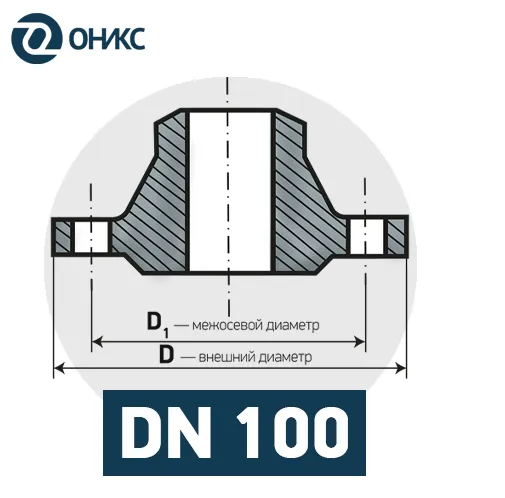

Размеры фланцев DN 100 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 148 | 16 | 205 | 96 | 122 | 110 | 41 | 3 | 18 | 4 | 170 | 3.35 | М16х70 | М16х80 |
| 10 | 158 | 20 | 215 | 96 | 128 | 110 | 51 | 3 | 18 | 8 | 180 | 4.7 | М16х80 | М16х90 |
| 16 | 158 | 20 | 215 | 96 | 130 | 110 | 53 | 3 | 18 | 8 | 180 | 4.9 | М16х70 | М16х90 |
| 25 | 158 | 24 | 230 | 96 | 132 | 110 | 61 | 3 | 22 | 8 | 190 | 6.58 | М20х90 | М20х110 |
| 40 | 158 | 26 | 230 | 96 | 138 | 110 | 68 | 3 | 22 | 8 | 190 | 7.4 | - | М20х110 |
| 63 | 158 | 32 | 250 | 94 | 140 | 110 | 80 | 3 | 26 | 8 | 200 | 10.7 | - | М24х130 |
| 100 | 158 | 38 | 265 | 92 | 146 | 110 | 100 | 3 | 30 | 8 | 210 | 14,7 | - | М27х150 |
| 160 | 158 | 40 | 265 | 92 | 146 | 110 | 103 | 3 | 30 | 8 | 210 | 10.7 | - | М27х160 |
