Воротниковые стальные фланцы диаметром 125 мм
Воротниковые фланцы DN 125 выпускают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, а также нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Детали рассчитаны на давление от 6 до 160 кгс/см². Присоединительную плоскость обрабатывают под одно из девяти исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Изделия широко используют в трубопроводных системах среднего и высокого давления. В химической и нефтехимической промышленности фланцы DN 125 обеспечивают надёжный стык на линиях транспортировки агрессивных сред. Энергетический сектор применяет их для обвязки теплообменного оборудования и контуров теплоснабжения. В нефтегазовой отрасли детали монтируют на технологических линиях и магистральных трубопроводах.
Конструкция с конической шейкой равномерно распределяет механические напряжения и разгружает сварной шов. Углеродистые составы 20 и 09Г2С хорошо работают с водой, паром и нейтральными продуктами. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают длительную коррозионную стойкость при контакте с химикатами и пищевыми средами.
Каждая партия проходит заводскую проверку геометрических и механических характеристик. Нержавеющие образцы при необходимости тестируют на стойкость к межкристаллитной коррозии. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Такой пакет документов даёт документальное подтверждение происхождения и ускоряет приёмку трубопровода в эксплуатацию.

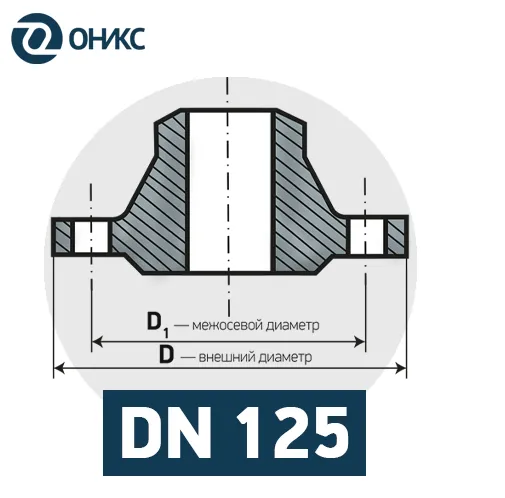

Размеры фланцев DN 125 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 178 | 18 | 235 | 121 | 148 | 135 | 43 | 3 | 18 | 8 | 200 | 4.66 | М16х70 | М16х90 |
| 10 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 |
| 16 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 |
| 25 | 184 | 26 | 270 | 121 | 160 | 135 | 68 | 3 | 26 | 8 | 220 | 9.45 | М24х100 | М24х120 |
| 40 | 184 | 28 | 270 | 120 | 160 | 135 | 68 | 3 | 26 | 8 | 220 | 10.2 | - | М24х120 |
| 63 | 184 | 36 | 295 | 118 | 172 | 135 | 98 | 3 | 30 | 8 | 240 | 17.1 | - | М27х150 |
| 100 | 184 | 42 | 310 | 112 | 180 | 135 | 115 | 3 | 33 | 8 | 250 | 23,3 | - | М30х170 |
| 160 | 184 | 44 | 310 | 112 | 180 | 135 | 118 | 3 | 33 | 8 | 250 | 24,9 | - | М30х180 |
