Типы воротниковых фланцев
Воротниковые стальные фланцы диаметром 80 мм
Воротниковые фланцы DN 80 изготавливают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Рабочие параметры рассчитаны на давление от 6 до 160 кгс/см². Уплотнительную поверхность обрабатывают по одному из девяти конструктивных исполнений: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Детали служат для организации прочных и герметичных разъёмных стыков на трубопроводах среднего диаметра. Благодаря коническому переходу от тарелки к патрубку напряжения плавно уходят от сварного шва — это продлевает ресурс узла при цикличных скачках давления. Фланцы DN 80 активно используют в промышленном водоснабжении, тепловых сетях и технологических линиях предприятий. С их помощью подключают запорную арматуру, насосы и теплообменники.
Углеродистые составы 20 и 09Г2С подходят для воды, пара и неагрессивных продуктов. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т гарантируют коррозионную стойкость при контакте с химически активными и пищевыми средами.
Каждая партия проходит заводскую проверку геометрических и механических характеристик. Нержавеющие образцы при необходимости тестируют на межкристаллитную коррозию. Отгрузка сопровождается паспортом, сертификатом на металлопрокат и протоколами испытаний. Такой набор документов даёт документальное подтверждение происхождения и ускоряет приёмку трубопровода в эксплуатацию.

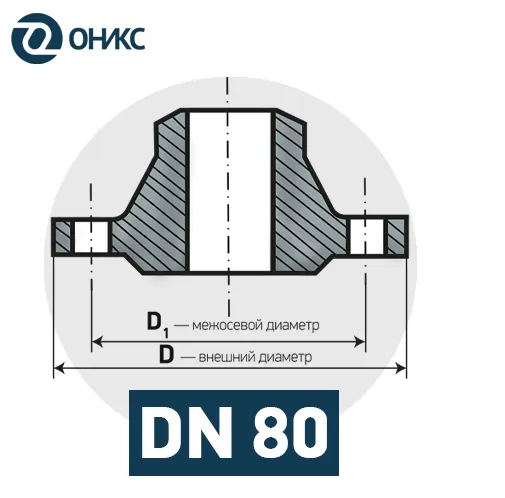

Размеры фланцев DN 80 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 128 | 16 | 185 | 78 | 102 | 90 | 40 | 3 | 18 | 4 | 150 | 2.76 | М16х70 | М16х80 |
| 10 | 133 | 18 | 195 | 78 | 105 | 90 | 50 | 3 | 18 | 4 | 160 | 3.67 | М16х70 | М16х90 |
| 16 | 133 | 20 | 195 | 78 | 110 | 90 | 53 | 3 | 18 | 4 | 160 | 4.21 | М16х70 | М16х90 |
| 25 | 133 | 22 | 195 | 78 | 110 | 90 | 55 | 3 | 18 | 8 | 160 | 4.48 | М16х80 | М16х90 |
| 40 | 133 | 24 | 195 | 78 | 112 | 90 | 58 | 3 | 18 | 8 | 160 | 4.81 | - | М16х100 |
| 63 | 133 | 30 | 210 | 77 | 120 | 90 | 75 | 3 | 22 | 8 | 170 | 7.22 | - | М20х120 |
| 100 | 133 | 34 | 230 | 75 | 124 | 90 | 90 | 3 | 26 | 8 | 180 | 9,98 | - | М24х140 |
| 160 | 133 | 36 | 230 | 75 | 124 | 90 | 93 | 3 | 26 | 8 | 180 | 10,5 | - | М24х140 |
