Фланец стальной воротниковый DN 900
ГОСТ 33259-15 разделяет виды фланцев на типы, среди них - тип 11 или фланец стальной приварной встык. Его еще также называют воротниковый фланец. Деталь представляет собой стальной диск с приваренным конусом - юбкой, на равном расстоянии от центра проходят отверстия под крепеж (шпильки или болты). Юбочные фланцы предназначены для трубопроводов с рабочей температурой более 300°С и выдерживают более высокое давление, чем плоские фланцы.
Воротниковые фланцы DN 900 мм
Могут быть произведены в промежутке давления от 6 до 63 кгс/см². Для этого диаметра зеркало фланца перетачивают только в одно исполнение B (1) с соединительным выступом. C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9) не предусмотрены с данными размерами.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Скачать прайс-лист
Оформить заявкуТипы воротниковых фланцев

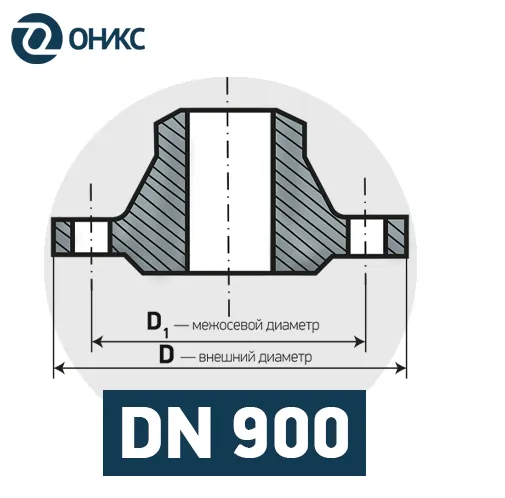

Размеры фланцев DN 900 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 980 | 26 | 1075 | 892 | 942 | 926 | 65 | 5 | 30 | 24 | 1020 | 66,8 | М27х110 | М27х130 |
| 10 | 1005 | 34 | 1110 | 892 | 950 | 926 | 85 | 5 | 33 | 28 | 1050 | 103 | М30х115 | М30х150 |
| 16 | 1005 | 52 | 1120 | 892 | 955 | 926 | 115 | 5 | 39 | 28 | 1050 | 158 | М36х160 | М36х210 |
| 25 | 1030 | 62 | 1185 | 892 | 968 | 926 | 150 | 5 | 52 | 28 | 1090 | 253 | - | М48х260 |
| 40 | 1070 | 79 | 1250 | 895 | - | 926 | 220 | 5 | 56 | 28 | 1140 | 437 | - | М52х300 |
| 63 | 1070 | 93 | 1285 | 885 | - | 926 | 270 | 5 | 62 | 28 | 1170 | 954 | - | М56х340 |
