Типы воротниковых фланцев

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец воротниковый
1000-25-11-1-B-ст 20-IV
Диаметр (DN)1000 Давление (PN)25 СтальСт.20
158 509 ₽
Фланец воротниковый
400-40-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)400 Давление (PN)40 Сталь12Х18Н10Т
145 614 ₽
Фланец воротниковый
350-63-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)350 Давление (PN)63 Сталь12Х18Н10Т
123 983 ₽
Фланец воротниковый
600-16-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)600 Давление (PN)16 Сталь12Х18Н10Т
111 180 ₽
Фланец воротниковый
800-40-11-1-B-ст 09Г2С-IV
Диаметр (DN)800 Давление (PN)40 Сталь09Г2С
110 207 ₽
Фланец воротниковый
350-40-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)350 Давление (PN)40 Сталь12Х18Н10Т
96 502 ₽
Фланец воротниковый
300-63-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)300 Давление (PN)63 Сталь12Х18Н10Т
93 925 ₽
Хит
Фланец воротниковый
1200-16-11-1-B-ст 20-IV
Диаметр (DN)1200 Давление (PN)16 СтальСт.20
91 543 ₽
Фланец воротниковый
800-25-11-1-B-ст 20-IV
Диаметр (DN)800 Давление (PN)25 СтальСт.20
81 361 ₽
Фланец воротниковый
500-16-11-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)500 Давление (PN)16 Сталь12Х18Н10Т
80 934 ₽
Показать еще

Хиты продаж

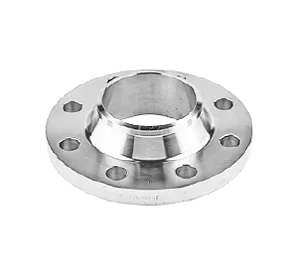

Фланцы воротниковые стальные

Фланцы воротниковые стальные

ООО «ОНИКС» предлагает предприятиям промышленного сектора приобрести фланцы воротниковые по цене производителя со складов компании в Москве, Санкт-Петербурге и Екатеринбурге. Продукция полностью отвечает требованиям действующего ГОСТ 33259-15 (тип 11) и за некоторым исключением по геометрии – ГОСТ 12821-80.

Приварные встык фланцы используют для обеспечения надежного подсоединения газо- и нефтепроводов, трубопроводов высокого давления в химической промышленности, энергетике к запорной арматуре, различным приборам, резервуарам, патрубкам и др.

Конструктивные особенности воротниковых фланцев

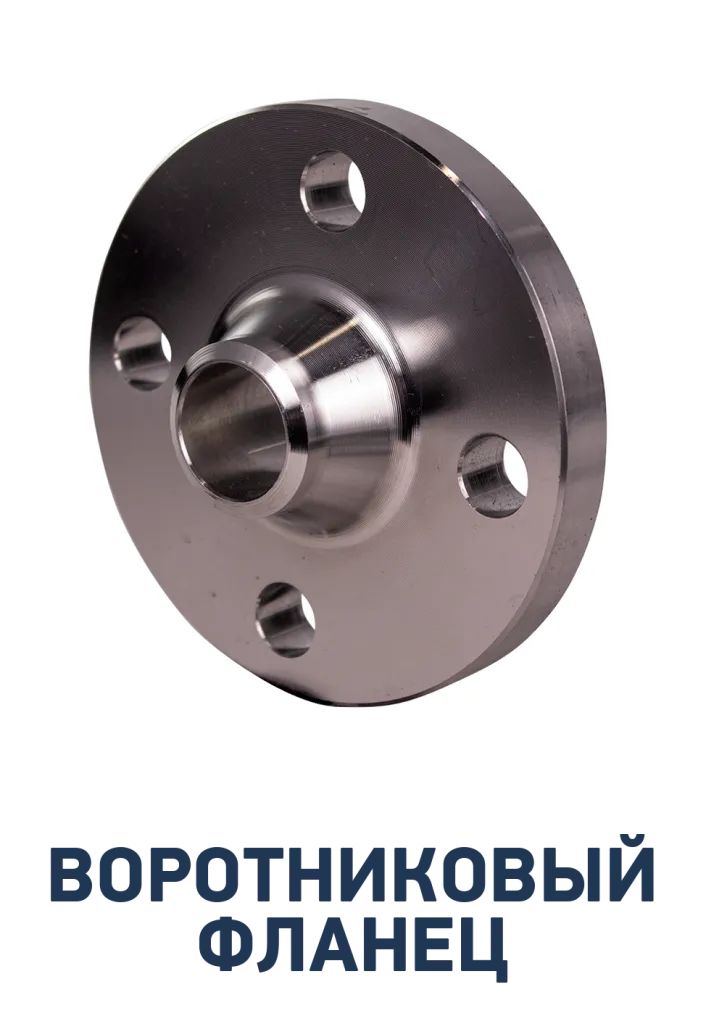

Фланец воротниковый ГОСТ 33259 представляет собой диск с отверстиями под крепежные элементы и конической формы выступом («воротник» или «юбка»). К этому конусу и приваривают встык трубу круглого сечения. За счет конусности часть давления передается дальше на трубу – такие фланцы типа 11 можно использовать на трубопроводах давлением до 25 МПа (250 кг/см2) при температурах от -253ºС до +600ºС.

Детали трубопроводов работают под динамической нагрузкой и порой в агрессивной среде. От физико-технических характеристик материала зависят эксплуатационные свойства узла.

Изготавливают фланцы воротниковые ГОСТ 12821 из сортового металлопроката или заготовок, полученных методом горячей ковки/штамповки, с последующей механической обработкой. От условий эксплуатации зависит выбор материала и цена готового изделия.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Материалы изготовления воротниковых фланцев

Ст20

Углеродистая сталь для жидкой и газовой рабочей среды.

Подробнее

09Г2С

Низколегированная сталь с высокой свариваемостью для деталей магистральных трубопроводов.

Подробнее

13ХФА

Легированная сталь для работы в условиях повышенных нагрузок.

Подробнее

12Х18Н10Т

Коррозионностойкая сталь для деталей трубозапорной арматуры химической промышленности.

Подробнее

10Х17Н13М2Т

Коррозионностойкая сталь с высокой устойчивостью к воздействию коррозии различной природы.

Подробнее

Конструктивные особенности воротниковых фланцев

Параметр Описание
Конструкция Фланец воротниковый представляет собой диск с отверстиями под крепежные элементы и конической формы выступом («воротник» или «юбка»).
Способ монтажа Фланец тип 11 приваривают встык к трубе круглого сечения. За счет конусности часть давления передается дальше на трубу.
Производство Фланцы воротниковые изготавливают из сортового металлопроката или заготовок, полученных методом горячей ковки/штамповки, с последующей механической обработкой.
Крепежные отверстия Количество отверстий зависит от диаметра фланца, от 4 до 32.
Соединение Воротниковые фланцы соединяются с ответными деталями с помощью болтов, шпилек, для повышения герметичности используются уплотнительные прокладки.

Технические характеристики воротниковых фланцев

Диапазон размеров

Диаметр условного прохода — от Ду10 до Ду2400 мм.

Номинальное давление

До 25 МПа (250 кг/см2).

Температурный режим

Температура рабочей среды — от -253 до +600 °С.

Материалы

Углеродистая, низколегированная, легированная, нержавеющая сталь.

Почему выбирают воротниковые фланцы от ОНИКС

Широкий ассортимент

В нашем каталоге представлены фланцы всех типов и размеров. Вы можете подобрать стандартную модель или заказать изготовление нестандартных фланцев по вашим чертежам.

Перейти в каталог

Контроль качества

Все фланцы изготавливаются в соответствии с ГОСТами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист
