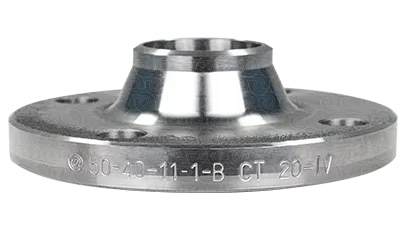

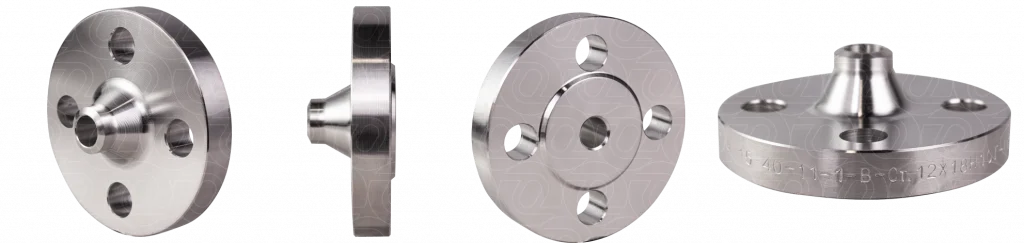

Воротниковые стальные фланцы диаметром 15 мм
Воротниковые фланцы DN 15 выпускают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, а также нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Рабочий диапазон — от 6 до 160 кгс/см². Уплотнительное зеркало может быть выполнено в одном из девяти конструктивных вариантов: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Конструкция с конической шейкой обеспечивает плавное распределение механических напряжений и разгружает сварной стык. Это делает фланцы DN 15 незаменимыми в ответственных узлах малого диаметра, где критичны точность монтажа и долговременная герметичность. Детали сохраняют работоспособность при давлении вплоть до 160 кгс/см², что заметно расширяет область их применения по сравнению с плоскими аналогами.
Основные сферы использования — контрольно-измерительные системы, лабораторные установки, импульсные линии и прецизионные технологические контуры. Воротниковые фланцы DN 15 востребованы в химической, фармацевтической и пищевой промышленности, где работают с агрессивными, стерильными или особо чистыми средами.
Каждая партия проходит заводскую проверку геометрических параметров и механических характеристик. Нержавеющие образцы при необходимости тестируют на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на металлопрокат и протоколами испытаний. Такой комплект документов даёт документальное подтверждение происхождения и ускоряет приёмку трубопровода в эксплуатацию.

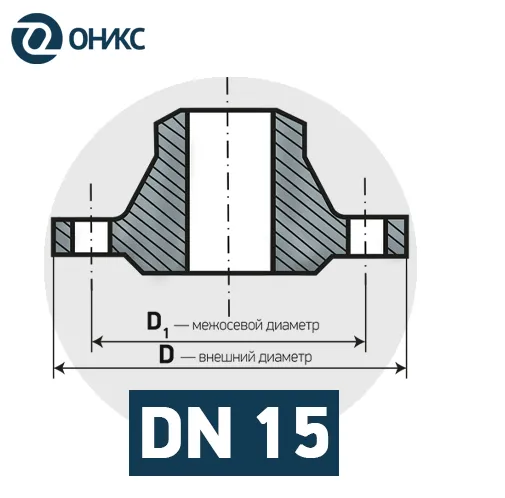

Размеры фланцев DN 15 по ГОСТ 33259-15
| PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 40 | 12 | 80 | 12 | 28 | 19 | 30 | 2 | 11 | 4 | 55 | 0.4 | М10х50 | М10х60 |
| 10 | 47 | 12 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.58 | М12х50 | М12х60 |
| 16 | 47 | 14 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.68 | М12х60 | М12х70 |
| 25 | 47 | 16 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.8 | М12х60 | М12х70 |
| 40 | 47 | 18 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.8 | - | М12х70 |
| 63 | 47 | 18 | 105 | 12 | 38 | 19 | 48 | 2 | 14 | 4 | 75 | 1.15 | - | М12х80 |
| 100 | 47 | 20 | 105 | 12 | 38 | 19 | 48 | 2 | 14 | 4 | 75 | 1.27 | - | М12х80 |
| 160 | 47 | 20 | 105 | 12 | 48 | 26 | 52 | 2 | 14 | 4 | 75 | 1,27 | - | М12х80 |
