Воротниковые стальные фланцы PN 100 (100 кгс/см²)
Для объектов повышенной опасности, где важна безаварийная работа под высоким давлением. Эти фланцы применяются в энергетике, нефтегазовом комплексе и химической промышленности. Их устанавливают на магистральных трубопроводах, реакторных установках, турбинных линиях и в системах высокого давления, где требуются максимальная герметичность и устойчивость к агрессивным средам и перепадам температур.
Широкая линейка исполнений зеркала позволяет подобрать фланец под любую прокладку. Для PN 100 действуют следующие ограничения по диаметру: профиль B (1) применяется для труб до 500 мм, а все остальные типы — C (4), D (5), E (2), K (6), F (3), J (7), L (8) и M (9) — допустимы только до 400 мм. Это обеспечивает универсальность и точную совместимость с различными уплотнительными элементами.
Срок службы фланца в экстремальных условиях определяет марка стали. Мы предлагаем четыре проверенных материала. Сталь 20 — проверенный углеродистый сплав для сред до +450 °C, идеален для воды и пара. 09Г2С — низколегированная морозостойкая сталь, сохраняющая пластичность до –70 °C и не требующая подогрева при сварке. 12Х18Н10Т — нержавеющий жаростойкий сплав, выдерживающий до 600 °C и стойкий к органическим кислотам. 10Х17Н13М2Т с молибденом — оптимален для работы с хлоридами и серной кислотой, гарантирует защиту от коррозии и растрескивания.
Мы проверяем каждую партию на всех этапах — от входного анализа металлопроката до финальной приёмки готовых фланцев. Изделия соответствуют ГОСТ 33259-2015. На каждое изделие выдаётся паспорт, обеспечивающий полную прослеживаемость от заготовки до готового фланца. Маркировка на корпусе позволяет оперативно идентифицировать партию. Фланцы полностью совместимы со стандартной арматурой и предназначены для систем, работающих при давлении до 100 кгс/см².

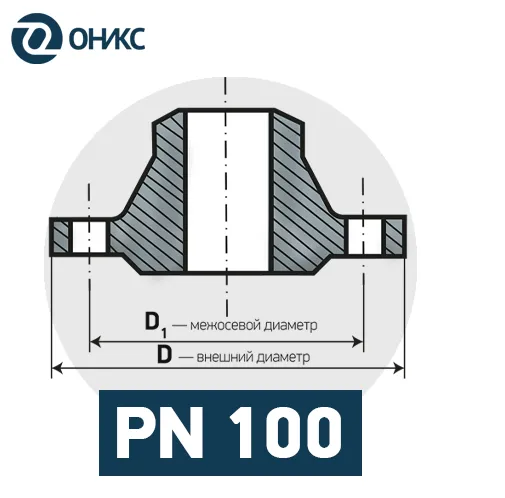

Размеры воротниковых фланцев PN 100 по ГОСТ 33259-15
| DN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 47 | 20 | 105 | 12 | 38 | 19 | 35 | 2 | 14 | 4 | 75 | 1.27 | - | М12х80 |
| 20 | 58 | 22 | 125 | 18 | 48 | 26 | 53 | 2 | 18 | 4 | 90 | 2.5 | - | М16х90 |
| 25 | 68 | 24 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.5 | - | М16х100 |
| 32 | 78 | 24 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 4 | 110 | 3,06 | - | М20х110 |
| 40 | 88 | 26 | 165 | 37 | 76 | 46 | 70 | 3 | 22 | 4 | 125 | 4,07 | - | М20х110 |
| 50 | 102 | 28 | 195 | 45 | 86 | 58 | 71 | 3 | 26 | 4 | 145 | 06.08 | - | М24х130 |
| 65 | 122 | 34 | 220 | 62 | 110 | 77 | 88 | 3 | 26 | 8 | 170 | 8,84 | - | М24х140 |
| 80 | 133 | 34 | 230 | 75 | 124 | 90 | 90 | 3 | 26 | 8 | 180 | 9,98 | - | М24х140 |
| 100 | 158 | 38 | 265 | 92 | 146 | 110 | 100 | 3 | 30 | 8 | 210 | 14,7 | - | М27х150 |
| 125 | 184 | 42 | 310 | 112 | 180 | 135 | 115 | 3 | 33 | 8 | 250 | 23,3 | - | М30х170 |
| 150 | 212 | 46 | 350 | 136 | 214 | 161 | 128 | 3 | 33 | 12 | 290 | 32,9 | - | М30х180 |
| 200 | 285 | 54 | 430 | 190 | 276 | 222 | 143 | 3 | 39 | 12 | 360 | 54,2 | - | М36х210 |
| 250 | 345 | 60 | 500 | 236 | 340 | 278 | 163 | 3 | 39 | 12 | 430 | 85,4 | - | М36х220 |
| 300 | 410 | 70 | 585 | 284 | 400 | 330 | 184 | 4 | 45 | 16 | 500 | 128,4 | - | М42х260 |
| 350 | 465 | 76 | 655 | 332 | 460 | 382 | 199 | 4 | 52 | 16 | 560 | 172 | - | М48х290 |
| 400 | 535 | 80 | 715 | 376 | 510 | 432 | 204 | 4 | 52 | 16 | 620 | 216,4 | - | М48х300 |
| 450 | 560 | 82 | 740 | 426 | 560 | 484 | 204 | 4 | 52 | - | 645 | - | - | - |
| 500 | 615 | - | - | - | - | - | - | 4 | - | - | 760 | - | - | - |
