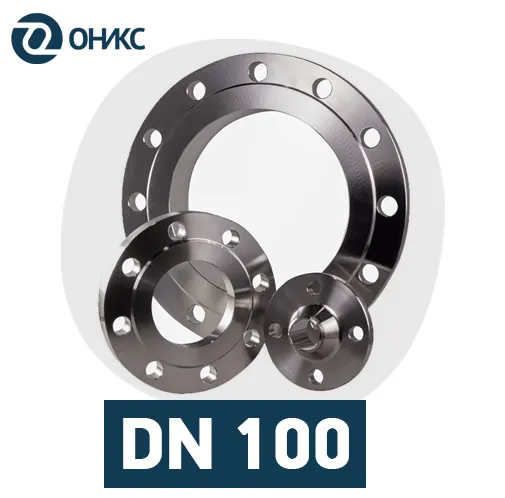

Стальные фланцы диаметром 100 мм
Фланцы DN 100 — это соединительные детали для разъёмных стыков труб и арматуры. Их выпускают по ГОСТ 33259-2015 из углеродистых, легированных и нержавеющих сталей. Конструктивно различают плоские (PN 6–25) и воротниковые (PN 6–160). Предусмотрены исполнения B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Плоские модели привариваются к трубе с двух сторон и рассчитаны на давление до 25 кгс/см². Воротниковые монтируются встык и могут применяться при высоком давлении вплоть до 160 кгс/см².
Фланцы диаметром 100 мм востребованы в коммунальной инфраструктуре и тяжёлой промышленности. Их монтируют на водопроводах, теплосетях, в системах пожаротушения, паропроводах и технологических линиях. Изготовление по ГОСТ гарантирует точную стыковку с крепежом и прокладками. Герметичность сохраняется при рабочих давлениях до 40 кгс/см².
По конструкции доступны плоские, воротниковые и свободные фланцы. Плоские модели фиксируют на трубе одним кольцевым швом — это экономичный выбор для давления до 25 кгс/см². Воротниковые фланцы с коническим переходом эффективны при цикличных нагрузках и выдерживают до 160 кгс/см². Свободные на приварном кольце упрощают центровку и разборку. Уплотнительную поверхность выполняют в вариантах «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается под рабочую среду. Сталь 20 надёжно служит с водой, паром и маслами при температурах до 450 °C. Нержавейка 12Х18Н10Т с титаном противостоит межкристаллитной коррозии — это решение для агрессивных и пищевых продуктов. Молибденсодержащая сталь 10Х17Н13М2Т устойчива к питтингу и щелевой коррозии в кислотах, хлоридах и морской воде. Все марки доступны от PN 10 до PN 40.
Каждая партия фланцев DN 100 проходит обязательный заводской контроль геометрии, механических свойств и химического состава. Нержавеющие позиции при необходимости тестируют на МКК. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Это обеспечивает полную прослеживаемость и упрощает приёмку трубопровода.

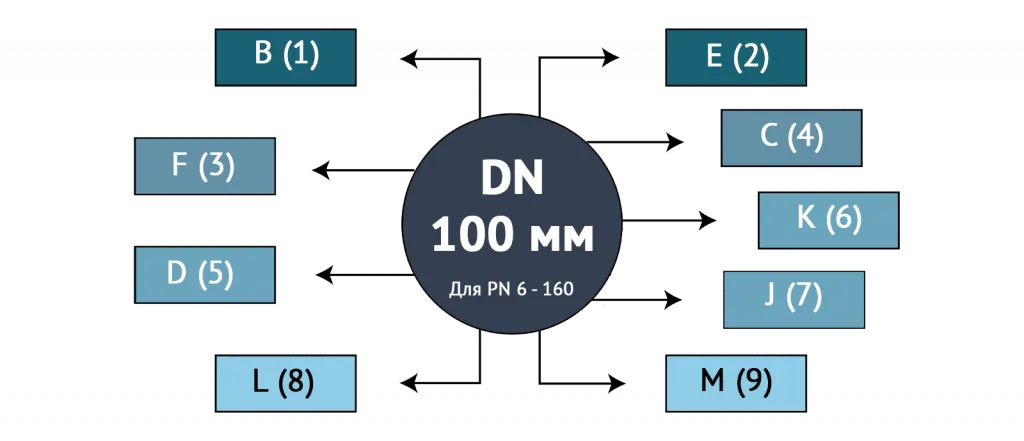

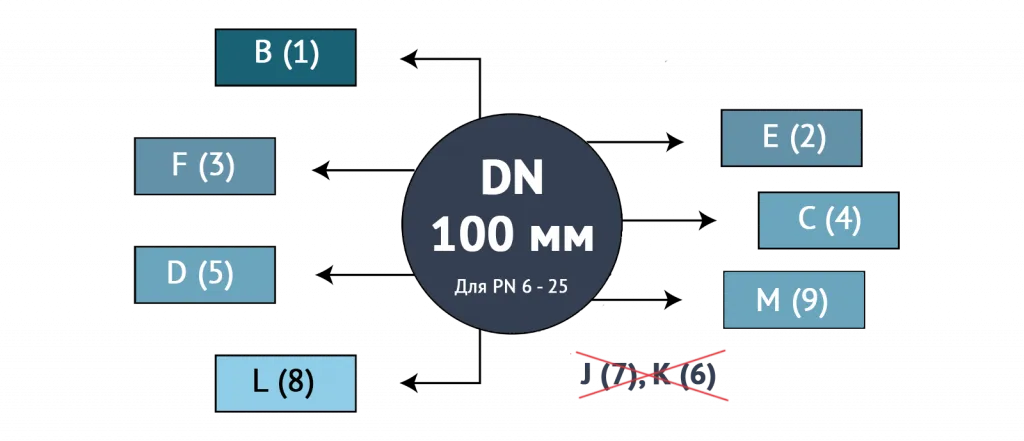

| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 100 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 148 | 18 | 205 | 100 | - | - | - | 3 | 18 | 4 | 170 | 2,85 | М16х70 | М16х80 |
|
|
10 | 158 | 22 | 215 | 110 | - | - | - | 3 | 18 | 8 | 180 | 3,96 | М16х80 | М16х90 |
| 16 | 158 | 26 | 215 | 110 | - | - | - | 3 | 18 | 8 | 180 | 4,73 | М16х80 | М16х100 | |
| 25 | 158 | 28 | 230 | 110 | - | - | - | 3 | 22 | 8 | 180 | 5,92 | М20х90 | М20х100 | |
| Воротниковый (11) | 6 | 148 | 16 | 205 | 96 | 122 | 110 | 41 | 3 | 18 | 4 | 170 | 3.35 | М16х70 | М16х80 |
|
|
10 | 158 | 20 | 215 | 96 | 128 | 110 | 51 | 3 | 18 | 8 | 180 | 4.7 | М16х80 | М16х90 |
| 16 | 158 | 20 | 215 | 96 | 130 | 110 | 53 | 3 | 18 | 8 | 180 | 4.9 | М16х70 | М16х90 | |
| 25 | 158 | 24 | 230 | 96 | 132 | 110 | 61 | 3 | 22 | 8 | 190 | 6.58 | М20х90 | М20х110 | |
| 40 | 158 | 26 | 230 | 96 | 138 | 110 | 68 | 3 | 22 | 8 | 190 | 7.4 | - | М20х110 | |
| 63 | 158 | 32 | 250 | 94 | 140 | 110 | 80 | 3 | 26 | 8 | 200 | 10.7 | - | М24х130 | |
| 100 | 158 | 38 | 265 | 92 | 146 | 110 | 100 | 3 | 30 | 8 | 210 | 14,7 | - | М27х150 | |
| 160 | 158 | 40 | 265 | 92 | 146 | 110 | 103 | 3 | 30 | 8 | 210 | 10.7 | - | М27х160 |
