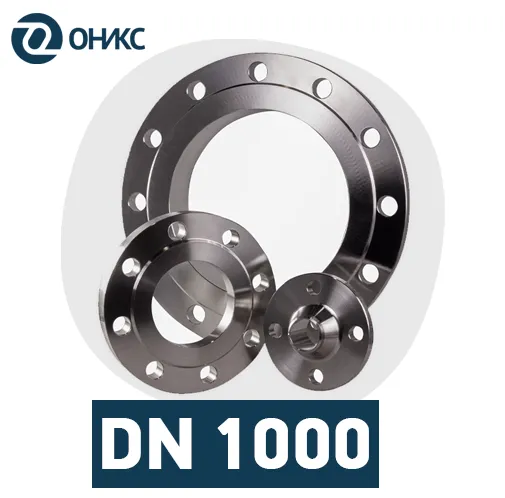

Фланец стальной DN 1000
Смотреть каталог
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 1000 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 1080 | 36 | 1175 | 1020 | - | - | - | 5 | 30 | 28 | 1120 | 64,4 | М27х120 | М27х150 |
|
|
10 | 1110 | 48 | 1220 | 1020 | - | - | - | 5 | 33 | 28 | 1160 | 118,4 | М30х140 | М30х180 |
| 16 | 1110 | 63 | 1255 | 1020 | - | - | - | 5 | 45 | 28 | 1170 | 179,4 | М42х190 | М42х240 | |
| Воротниковый (11) | 6 | 1080 | 26 | 1175 | 992 | 1045 | 1028 | 65 | 5 | 30 | 28 | 1120 | 73,5 | М27х120 | М27х130 |
|
|
10 | 1110 | 34 | 1220 | 992 | 1052 | 1028 | 85 | 5 | 33 | 28 | 1160 | 119 | М30х115 | М30х150 |
| 16 | 1110 | 54 | 1255 | 992 | 1058 | 1028 | 115 | 5 | 45 | 28 | 1170 | 203 | М42х170 | М42х230 | |
| 25 | 1140 | 64 | 1315 | 992 | 1070 | 1028 | 155 | 5 | 56 | 28 | 1210 | 312 | - | М52х270 | |
| 40 | 1180 | 82 | 1360 | 995 | - | 1028 | 240 | 5 | 56 | 28 | 1250 | 541 | - | М52х310 | |
| 63 | 1180 | 97 | 1415 | 985 | - | 1028 | 285 | 5 | 70 | 28 | 1290 | 981 | - | М64х370 |
Стальные фланцы диаметром 1000 мм
Фланцы Ду 1000 мм используются на технических, промышленных линиях для создания разъемных соединений труб, арматуры, для присоединения оборудования. Они отличаются прочностью, надежностью, стягиваются между собой болтами, шпильками.
Изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-63). Только под исполнение B (1) с соединительным выступом. Размерный ряд на остальные 8 исполнений не предусмотрен ГОСТ 33259-15.
Технические характеристики
-
Внутренний диаметр условного прохода — Ду1000 мм.
-
Тип — плоские, рассчитанные на давление py 0,1–2,5 МПа, воротниковые, с соединительным выступом, используемые в системах с номинальным давлением до 6,3 МПа.
-
Марка стали — углеродистые, легированные, нержавеющие сплавы.
-
Стандарт — ГОСТ 33259-2015.
Какие исполнения фланцев существуют для DN 1000 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
У нас можно купить фланцы ду 1000мм Py от 0,1 до 6,3 МПа по доступной цене. Заказ оформляется на сайте или по телефону.
