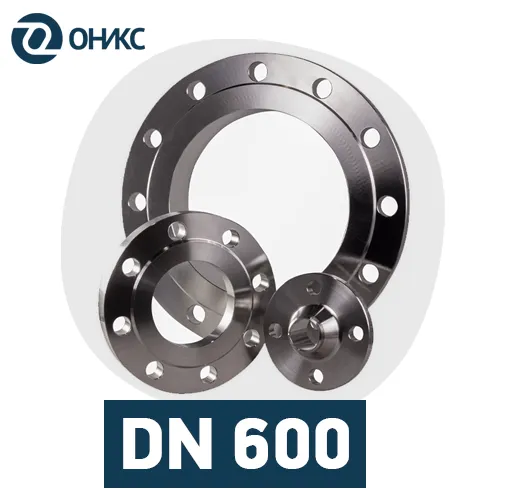

Фланец стальной DN 600
Смотреть каталог
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 600 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 670 | 30 | 755 | 630 | - | - | - | 5 | 26 | 20 | 705 | 26,2 | М24х100 | М24х130 |
| 10 | 685 | 36 | 780 | 630 | - | - | - | 5 | 30 | 20 | 725 | 39,4 | М27х120 | М27х150 | |
| 16 | 685 | 50 | 840 | 630 | - | - | - | 5 | 39 | 20 | 770 | 80 | М36х160 | М36х200 | |
| 25 | 720 | 54 | 840 | 630 | - | - | - | 5 | 39 | 20 | 770 | 90,9 | М36х160 | М36х210 | |
| Воротниковый (11) | 6 | 670 | 24 | 755 | 602 | 650 | 636 | 60 | 5 | 26 | 20 | 705 | 35.8 | М24х100 | М24х120 |
| 10 | 685 | 29 | 780 | 602 | 650 | 636 | 70 | 5 | 30 | 20 | 725 | 50 | М27х100 | М27х140 | |
| 16 | 685 | 46 | 840 | 602 | 660 | 636 | 95 | 5 | 39 | 20 | 770 | 99.3 | М36х150 | М36х190 | |
| 25 | 720 | 54 | 840 | 600 | 670 | 636 | 120 | 5 | 39 | 20 | 770 | 124 | М36х160 | М36х210 | |
| 40 | 735 | 63 | 890 | 595 | 686 | 636 | 145 | 5 | 52 | 20 | 795 | 195 | - | М48х260 | |
| 63 | 735 | 76 | 925 | 585 | 704 | 636 | 185 | 5 | 56 | 20 | 820 | 283 | - | М52х300 |
Стальные фланцы диаметром 600 мм
Стальные фланцы 600 мм — соединительные фитинги, используемые на магистральных и технических линиях для стыковки труб и арматуры в промышленном и коммерческом секторе. Они изготавливаются из углеродистой, легированной и жаропрочной стали по нормативам ГОСТ 33259-15.
Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-63). Исполнения фланцев B (1), C (4), D (5), E (2), F (3), L (8) и M (9) рассчитаны до PN 63 кгс/см². Исполнения фланцев под линзовую прокладку и под прокладку овального сечения не предполагают DN 600 мм.
Характеристики фланцев
Фланцы стальные приварные диаметром 600 мм используются в разных областях промышленности для подключения оборудования, соединения участков труб. Обеспечивают прочное и надежное фланцевое соединение.
Основные параметры:
-
Плоские модели рассчитаны на рабочее давление Ру от 1 до 25 бар, тип фланцев — 01, 02, 04.
-
Воротниковые фланцы ду 600 мм могут применяться для систем с номинальным давлением py 1-63 бар, тип — 11, 21.
Какие исполнения фланцев существуют для DN 600 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
