Исполнение фланцев C (4)

Технические характеристики

Исполнение С-шип (исполнение 4)
Стандарт ГОСТ 33259-2015, ГОСТ 12815-80
Ответное исполнение D (паз)
Тип соединения шип-паз
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Герметичность высокая
Применение герметичные соединения

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение С соответствует форме "шип" по ГОСТ 33259-2015
  • Ранее обозначалось как исполнение 4 по ГОСТ 12815-80
  • Ответным фланцем используется соединение в исполнении D (паз)
  • Соединение типа "шип-паз" обеспечивает высокую герметичность
  • Применяется в системах с повышенными требованиями к герметичности соединений

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец плоский
600-25-01-1-C-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)25 ИсполнениеC Сталь12Х18Н10Т
130 530 ₽
Фланец плоский
800-16-01-1-C-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)16 ИсполнениеC Сталь12Х18Н10Т
119 081 ₽
Фланец плоский
800-10-01-1-C-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)10 ИсполнениеC Сталь12Х18Н10Т
93 563 ₽
Фланец воротниковый
500-16-11-1-C-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)500 Давление (PN)16 ИсполнениеC Сталь12Х18Н10Т
93 162 ₽
Фланец плоский
600-16-01-1-C-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)16 ИсполнениеC Сталь12Х18Н10Т
92 631 ₽
Фланец воротниковый
800-25-11-1-C-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)800 Давление (PN)25 ИсполнениеC СтальСт.20
87 870 ₽
Фланец воротниковый
200-160-11-1-C-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеC Сталь12Х18Н10Т
83 581 ₽
Фланец плоский
700-10-01-1-C-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)700 Давление (PN)10 ИсполнениеC Сталь12Х18Н10Т
80 388 ₽
Фланец воротниковый
300-40-11-1-C-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)40 ИсполнениеC Сталь12Х18Н10Т
76 822 ₽
Фланец воротниковый
300-160-11-1-C-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеC СтальСт.20
73 583 ₽
Показать еще

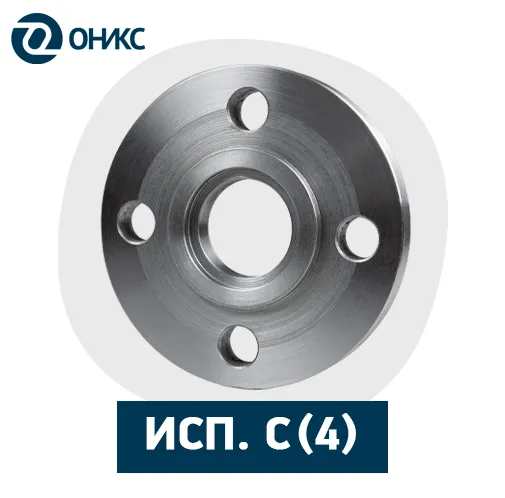

Фланцы с шипом C (4)

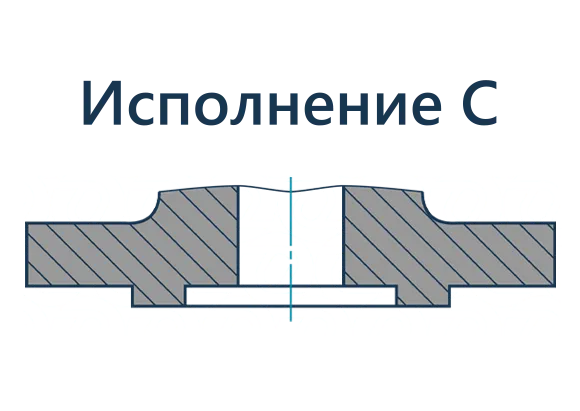

Схема соединения шип-паз

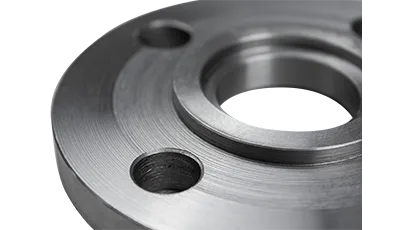

Фланцы с шипом C (4)

Фланцы с шипом исполнения C по ГОСТ 33259-15 представляют собой специализированный тип фланцевых соединений, предназначенных для работы в системах высокого давления и температуры. Они широко используются в нефтегазовой, химической, энергетической и других отраслях промышленности, где требуется обеспечение максимальной герметичности соединения.

Фланцы исполнения C обладают исключительной надежностью и долговечностью. Они изготавливаются из высокопрочных материалов, включая углеродистые, легированные и нержавеющие стали. Конструкция с шипом обеспечивает превосходную герметизацию даже в условиях экстремальных рабочих параметров, что делает их незаменимыми для критически важных систем.

Особенности конструкции

Фланцы с шипом в исполнении C образуют надежное соединение с фланцем в исполнении D (паз). Фланцевая пара создает эффективный замок типа "шип-паз", где уплотнительная прокладка размещается в углублении паза и надежно фиксируется шипом. Такая конструкция обеспечивает оптимальное распределение давления на прокладку и предотвращает ее смещение.

Шип исполнения C имеет прямоугольный профиль с углом 90 градусов, что обеспечивает максимальную площадь контакта и равномерное прилегание. Фланцы с шипом C изготавливаются диаметром от 10 до 800 мм для рабочих давлений от PN 1 до PN 160 кгс/см², что позволяет использовать их в системах с различными параметрами.

Фланцы типа C могут быть изготовлены из различных марок стали. Наша компания «ОНИКС» предлагает фланцы с любым диаметром и производит детали трубопроводов, находящиеся на складах в Москве, Санкт-Петербурге и Екатеринбурге.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев C

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение C (4)
Диапазон диаметров Ду 10 - 800 мм В зависимости от давления
Рабочее давление PN 1-160 кгс/см² До 100 МПа
Тип соединения Шип Прямоугольный профиль 90°
Парное исполнение D - Паз Образует соединение "шип-паз"
Материалы Углеродистая, легированная, нержавеющая сталь В зависимости от условий эксплуатации
Температура работы От -70°C до +600°C В зависимости от материала
Область применения Нефтегазовая, химическая, энергетическая промышленность Системы высокого давления и температуры

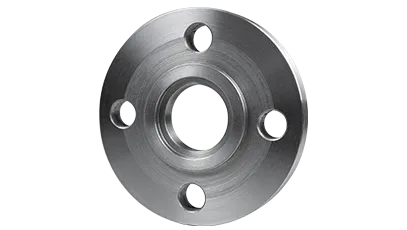

Фланец с шипом в исполнении C (4) по ГОСТ 33259-15
