Исполнение фланцев D (5)

Технические характеристики

Присоединение под приварку
Стандарт ГОСТ 33259-2015
Исполнение исполнение D (паз)
Диапазон размеров DN10 - DN2000
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Толщина по требованию
Поверхность гладкая обработка
Конструкция воротниковые и плоские

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение D соответствует форме "паз" по ГОСТ 33259-2015
  • Ранее обозначалось как исполнение 5 по ГОСТ 12815-80
  • Ответным фланцем используется соединение в исполнении С (шип)
  • Создает герметичную пару паз-шип для повышенной надежности
  • Применяется на плоских и воротниковых стальных фланцах
  • Допускается присутствие налета коррозии, не влияющего на свойства

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец плоский
600-25-01-1-D-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)25 ИсполнениеD Сталь12Х18Н10Т
130 530 ₽
Фланец плоский
800-16-01-1-D-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)16 ИсполнениеD Сталь12Х18Н10Т
119 081 ₽
Фланец плоский
800-10-01-1-D-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)10 ИсполнениеD Сталь12Х18Н10Т
93 563 ₽
Фланец воротниковый
500-16-11-1-D-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)500 Давление (PN)16 ИсполнениеD Сталь12Х18Н10Т
93 162 ₽
Фланец плоский
600-16-01-1-D-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)16 ИсполнениеD Сталь12Х18Н10Т
92 631 ₽
Фланец воротниковый
800-25-11-1-D-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)800 Давление (PN)25 ИсполнениеD СтальСт.20
87 870 ₽
Фланец воротниковый
200-160-11-1-D-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеD Сталь12Х18Н10Т
83 581 ₽
Фланец плоский
700-10-01-1-D-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)700 Давление (PN)10 ИсполнениеD Сталь12Х18Н10Т
80 388 ₽
Фланец воротниковый
300-40-11-1-D-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)40 ИсполнениеD Сталь12Х18Н10Т
76 822 ₽
Фланец воротниковый
300-160-11-1-D-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеD СтальСт.20
73 583 ₽
Показать еще

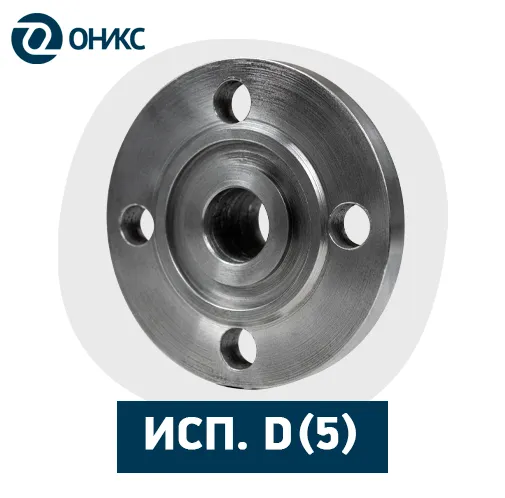

Фланцы исполнения D (5)
Схема соединения шип-паз с исполнением D

Фланцы исполнения D (5)

Фланцы исполнения D по ГОСТ 33259-15 представляют собой специализированный тип фланцевых соединений с пазом, предназначенных для работы в системах высокого давления и температуры. Они образуют надежную фланцевую пару с фланцами исполнения C (шип), создавая эффективное соединение типа "шип-паз" для обеспечения максимальной герметичности.

Фланцы исполнения D отличаются исключительной надежностью и долговечностью. Они изготавливаются из высокопрочных материалов, включая углеродистые, легированные и нержавеющие стали. Конструкция с пазом обеспечивает оптимальное размещение уплотнительной прокладки и ее надежную фиксацию при соединении с фланцем исполнения C.

Особенности конструкции

Фланцы с пазом в исполнении D образуют надежное соединение с фланцем в исполнении C (шип). Фланцевая пара создает эффективный замок типа "шип-паз", где уплотнительная прокладка размещается в углублении паза и надежно фиксируется шипом. Такая конструкция обеспечивает оптимальное распределение давления на прокладку и предотвращает ее смещение даже при экстремальных рабочих условиях.

Паз исполнения D имеет прямоугольный профиль с углом 90 градусов, что обеспечивает максимальную площадь контакта и равномерное прилегание. Шероховатость поверхности фланцев должна соответствовать требованиям ГОСТа (Ra = 3,2 мкм) для обеспечения надежного соединения. Фланцы с пазом D изготавливаются диаметром от 10 до 800 мм для рабочих давлений от PN 1 до PN 160 кгс/см².

Фланцы типа D могут быть изготовлены из различных марок стали в зависимости от условий эксплуатации. Наша компания «ОНИКС» предлагает фланцы исполнения D с любым диаметром и производит детали трубопроводов, находящиеся на складах в Москве, Санкт-Петербурге и Екатеринбурге.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев D

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение D (5)
Диапазон диаметров Ду 10 - 800 мм В зависимости от давления
Рабочее давление PN 1-160 кгс/см² До 100 МПа
Тип соединения Паз Прямоугольный профиль 90°
Парное исполнение C - Шип Образует соединение "шип-паз"
Шероховатость поверхности Ra = 3,2 мкм Согласно требованиям ГОСТ
Материалы Углеродистая, легированная, нержавеющая сталь В зависимости от условий эксплуатации
Температура работы От -70°C до +600°C В зависимости от материала
Область применения Нефтегазовая, химическая, энергетическая промышленность Системы высокого давления и температуры

Исполнение фланцев D (5) с пазом по ГОСТ 33259-15

Полезная информация

Исполнения фланцев A, B, F, E, D, C по ГОСТ 33259-15

Исполнения фланцев A, B, F, E, D, C по ГОСТ 33259-15

Подробное руководство по основным типам исполнений уплотнительных поверхностей фланцев. Узнайте о конструктивных особенностях, сферах применения и преимуществах исполнений A, B, F, E, D, C согласно ГОСТ 33259-15. Полное описание с иллюстрациями и рекомендациями по выбору для различных условий эксплуатации.

Читать статью →
Исполнения фланцев K, J, L, M по ГОСТ 33259-15

Исполнения фланцев K, J, L, M по ГОСТ 33259-15

Специализированные исполнения фланцев для работы в особых условиях. Изучите особенности конструкций K, J, L, M, предназначенных для использования с линзовыми прокладками, прокладками овального сечения и фторопластовыми уплотнителями. Технические характеристики и рекомендации по монтажу.

Читать статью →
