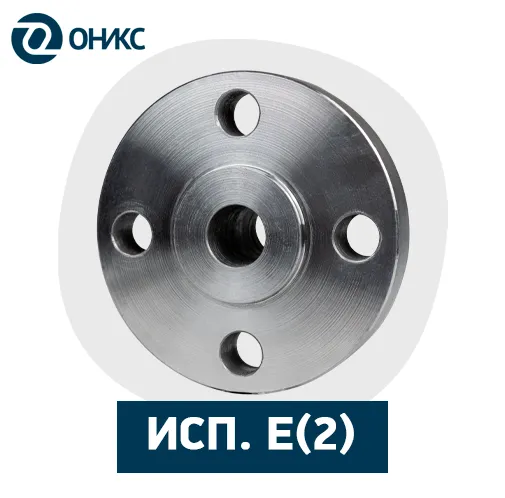

Фланцы с выступом исполнения E по ГОСТ 33259-15 представляют собой разновидность фланцевых соединений, предназначенных для использования в системах, работающих под давлением до 100 МПа. Они используются в нефтегазовой, химической и других отраслях промышленности.
Фланцы исполнения E обладают рядом преимуществ, среди которых высокая прочность, надежность и долговечность. Они изготавливаются из высококачественных материалов, таких как нержавеющая сталь или углеродистая сталь. Использование фланцев с выступом позволяет обеспечить надежное и герметичное соединение между элементами трубопровода или оборудования. Они также удобны в обслуживании и ремонте, так как позволяют быстро заменить изношенные детали без необходимости демонтажа всего соединения.

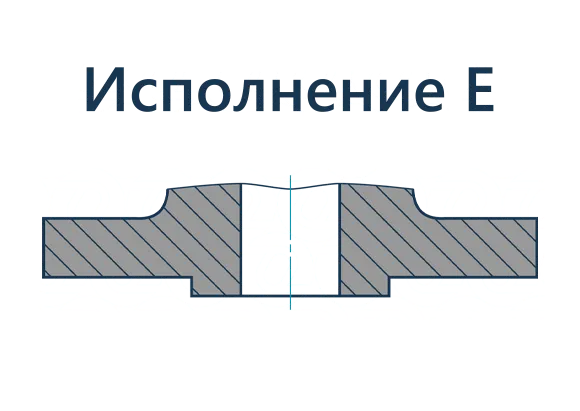

Фланцы с выступом в исполнении E образуют надежное соединение с фланцем в исполнении F. Фланцевая пара образует надежный замок, где паронитовая прокладка исп. Б помещается во впадине, прижимаясь выступом, ограждена от выдавливания наружу. Такое соединение еще называют "папа-мама".

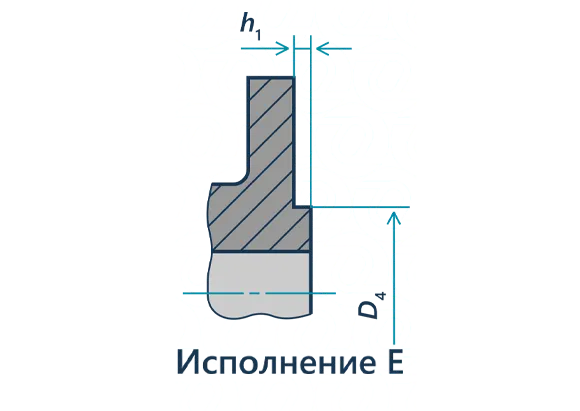

Выступ E можно сравнить с исп. B, они не отличаются функционально. Однако, если соединительный выступ B выполнен под углом 45°, то уже у исполнения E выступ равен 90 градусов. Фланцы с выступом E изготавливают диаметром от 10 до 800 мм, где PN 1-160 кгс/см².
| Параметр | Значение | Примечание |
|---|---|---|
| Стандарт | ГОСТ 33259-2015 | Исполнение E (2) |
| Диапазон диаметров | Ду 10 - 800 мм | В зависимости от давления |
| Рабочее давление | PN 1-160 кгс/см² | До 100 МПа |
| Угол выступа | 90° | В отличие от исполнения B (45°) |
| Парное исполнение | F - Впадина | Образует соединение "выступ-впадина" |
| Материалы | Углеродистая, нержавеющая сталь | В зависимости от условий эксплуатации |
| Область применения | Нефтегазовая, химическая промышленность | Системы высокого давления |
