Исполнение фланцев F (3)

Технические характеристики

Присоединение под приварку
Стандарт ГОСТ 33259-2015, 12815-80
Исполнение исполнение F (соответствует исполнению 3)
Диапазон размеров DN10 - DN2000
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Толщина по требованию
Поверхность гладкая обработка
Ответный фланец исполнение E

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение F соответствует исполнению 3 по ГОСТ 12815-80
  • Ответным фланцем служит фланец в исполнении E
  • Создает герметичное соединение с фланцем исполнения E
  • Исполняется на воротниковых и плоских фланцах
  • Допускается присутствие налета коррозии, не влияющего на свойства

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец плоский
600-25-01-1-F-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)25 ИсполнениеF Сталь12Х18Н10Т
130 530 ₽
Фланец плоский
800-16-01-1-F-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)16 ИсполнениеF Сталь12Х18Н10Т
119 081 ₽
Фланец плоский
800-10-01-1-F-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)10 ИсполнениеF Сталь12Х18Н10Т
93 563 ₽
Фланец воротниковый
500-16-11-1-F-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)500 Давление (PN)16 ИсполнениеF Сталь12Х18Н10Т
93 162 ₽
Фланец плоский
600-16-01-1-F-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)16 ИсполнениеF Сталь12Х18Н10Т
92 631 ₽
Фланец воротниковый
800-25-11-1-F-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)800 Давление (PN)25 ИсполнениеF СтальСт.20
87 870 ₽
Фланец воротниковый
200-160-11-1-F-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеF Сталь12Х18Н10Т
83 581 ₽
Фланец плоский
700-10-01-1-F-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)700 Давление (PN)10 ИсполнениеF Сталь12Х18Н10Т
80 388 ₽
Фланец воротниковый
300-40-11-1-F-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)40 ИсполнениеF Сталь12Х18Н10Т
76 822 ₽
Фланец воротниковый
300-160-11-1-F-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеF СтальСт.20
73 583 ₽
Показать еще

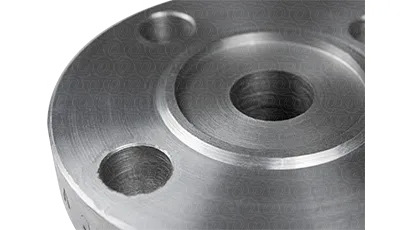

Фланцы с впадиной F (3)
Дополнительное изображение фланцев C

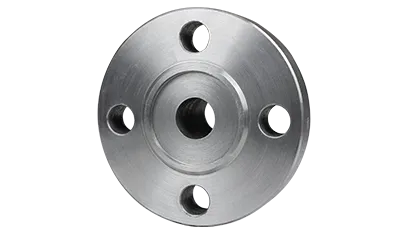

Фланцы с впадиной F (3)

Фланцы с впадиной исполнения F по ГОСТ 33259-15 представляют собой ответную часть фланцевого соединения типа "папа-мама", предназначенную для стыковки с фланцами исполнения E. Они используются в системах, работающих под давлением до 100 МПа и находят применение в нефтегазовой, химической, энергетической и других отраслях промышленности.

Фланцы исполнения F обладают высокой надежностью и обеспечивают превосходную герметичность соединения. Они изготавливаются из высококачественных материалов, включая углеродистые, легированные и нержавеющие стали. Конструкция впадины позволяет надежно фиксировать уплотнительную прокладку, предотвращая ее смещение и выдавливание под воздействием высокого давления и температурных колебаний.

Особенности конструкции

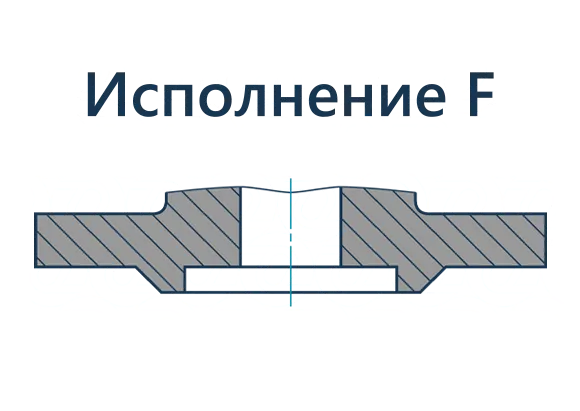

Фланцы с впадиной исполнения F образуют надежное соединение с фланцами исполнения E (выступ). Такая фланцевая пара создает эффективный замок, где прокладка размещается во впадине и надежно прижимается выступом ответного фланца. Конструкция обеспечивает защиту прокладки от внешних воздействий и предотвращает ее радиальное смещение.

Впадина исполнения F имеет прямоугольный профиль глубиной от 2 до 6 мм в зависимости от диаметра и давления, что обеспечивает оптимальное уплотнение при минимальном усилии затяжки. Фланцы с впадиной F изготавливаются диаметром от 10 до 800 мм для рабочих давлений от PN 1 до PN 160 кгс/см².

Минимальная шероховатость уплотнительных поверхностей фланцев F составляет Ra 3,2 мкм, что обеспечивает оптимальное прилегание прокладки и герметичность соединения. Размеры прокладок и геометрические параметры впадины строго регламентированы ГОСТ 33259-2015.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев F

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение F (3)
Диапазон диаметров Ду 10 - 800 мм В зависимости от давления
Рабочее давление PN 1-160 кгс/см² До 100 МПа
Тип соединения Впадина Соединяется с выступом типа E
Парное исполнение E - Выступ Образует соединение "впадина-выступ"
Материалы Углеродистая, нержавеющая сталь В зависимости от условий эксплуатации
Типы конструкций Плоские, воротниковые Для разных способов монтажа
Шероховатость поверхности Ra 3,2 мкм Минимальная для уплотнения
Область применения Нефтегазовая, химическая промышленность Системы высокого давления

Как выглядит фланец в исполнении F (3) впадина по ГОСТ 33259-15?
