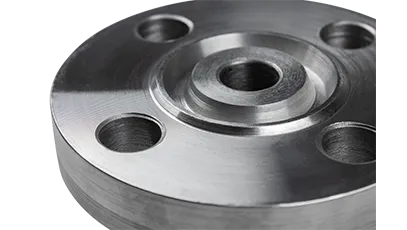

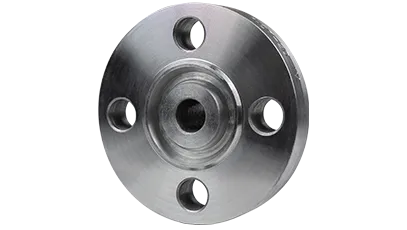

Исполнение фланцев J (7)

Технические характеристики

Присоединение под приварку
Стандарт ГОСТ 33259-2015
Исполнение исполнение J (под прокладку овального сечения)
Диапазон давлений Ру 63-200
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Диапазон диаметров DN10 - DN400
Типы фланцев воротниковые, корпусы арматуры
Тип соединения J-J с металлической линзовой прокладкой

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение J соответствует уплотнению под прокладку овального сечения по ГОСТ 33259-2015
  • Ранее обозначалось как исполнение 7 по ГОСТ 12815-80

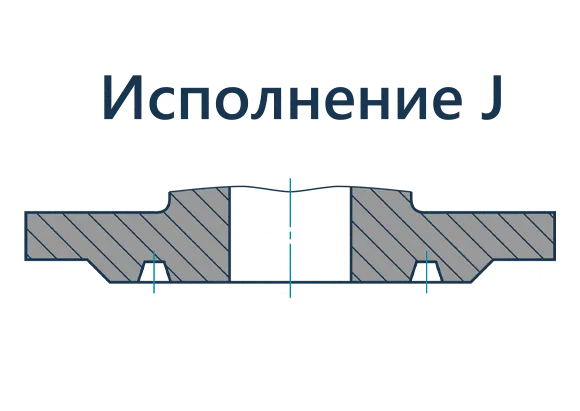

  • Два фланца с исполнением J-J образуют герметичное соединение
  • Между фланцами помещается металлическая линзовая прокладка
  • Применяется для воротниковых фланцев и корпусов арматуры
  • Оптимально для высоких давлений в диапазоне Ру 63-200

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец воротниковый
200-160-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеJ Сталь12Х18Н10Т
82 814 ₽
Фланец воротниковый
300-160-11-1-J-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеJ СтальСт.20
72 908 ₽
Фланец воротниковый
200-63-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)63 ИсполнениеJ Сталь12Х18Н10Т
54 402 ₽
Фланец воротниковый
350-63-11-1-J-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)350 Давление (PN)63 ИсполнениеJ СтальСт.20
51 027 ₽
Фланец воротниковый
250-160-11-1-J-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)250 Давление (PN)160 ИсполнениеJ СтальСт.20
47 791 ₽
Фланец воротниковый
150-160-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)160 ИсполнениеJ Сталь12Х18Н10Т
42 375 ₽
Фланец воротниковый
125-160-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)160 ИсполнениеJ Сталь12Х18Н10Т
34 206 ₽
Фланец воротниковый
150-63-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)63 ИсполнениеJ Сталь12Х18Н10Т
32 152 ₽
Фланец воротниковый
125-63-11-1-J-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)63 ИсполнениеJ Сталь12Х18Н10Т
29 937 ₽
Фланец воротниковый
200-160-11-1-J-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеJ СтальСт.20
26 763 ₽
Показать еще
Фланцы в исполнении J (7)
Прокладка овального сечения для фланцев исполнения J

Фланцы в исполнении J (7)

Фланцы в исполнении J по ГОСТ 33259-15 представляют собой специализированный тип фланцевых соединений, предназначенных для работы с прокладками овального сечения в системах высокого давления. Они широко используются в химической, нефтехимической, энергетической и других отраслях промышленности, где требуются повышенные требования к герметичности и надежности соединений.

Фланцы исполнения J отличаются исключительной надежностью и предназначены для работы в условиях высоких давлений. Они изготавливаются из высокопрочных материалов, включая углеродистые, легированные и нержавеющие стали. Конструкция с канавкой овальной формы обеспечивает оптимальное размещение прокладки и создает эффективное уплотнение даже при экстремальных рабочих параметрах.

Особенности конструкции

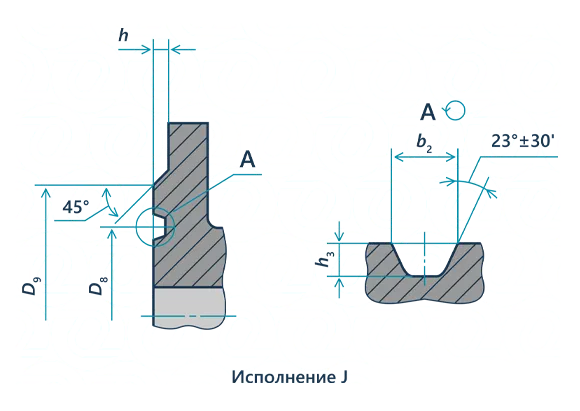

Фланцы исполнения J образуют надежное соединение с идентичным фланцем того же исполнения. Конструкция специально разработана для использования исключительно с прокладками овального сечения. Уплотнительная поверхность фланца имеет специальную канавку овальной формы с углом расточки 23 градуса к вертикали, что обеспечивает оптимальное прилегание прокладки.

Исполнение J характеризуется строгими требованиями к обработке уплотнительной поверхности. Угол расточки на токарном станке должен точно соответствовать стандарту для обеспечения правильной установки прокладки. Фланцы исполнения J подходят для воротниковых фланцев высокого давления от 6,3 до 16,0 МПа (от PN 63 до PN 160).

Материал прокладок для фланцев исполнения J всегда должен обладать меньшей твердостью, чем материал самих фланцев, что обеспечивает оптимальное уплотнение и предотвращает повреждение уплотнительных поверхностей. Фланцы типа J могут быть изготовлены из различных марок стали в зависимости от условий эксплуатации. Наша компания «ОНИКС» предлагает фланцы исполнения J с требуемыми параметрами и производит детали трубопроводов, находящиеся на складах в Москве, Санкт-Петербурге и Екатеринбурге.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев J

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение J (7)
Тип фланца Воротниковый Для высокого давления
Рабочее давление PN 63-160 кгс/см² 6,3-16,0 МПа
Тип соединения Под прокладку овального сечения Специальная канавка
Парное исполнение J - идентичное Соединение фланец-фланец
Угол расточки 23 градуса К вертикали
Тип прокладки Овального сечения Специализированная
Материалы Углеродистая, легированная, нержавеющая сталь В зависимости от условий эксплуатации
Температура работы От -70°C до +600°C В зависимости от материала
Область применения Химическая, нефтехимическая, энергетическая промышленность Системы высокого давления

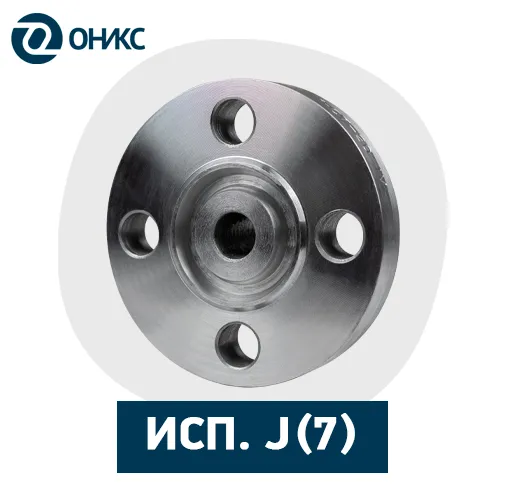

Фланец в исполнении J (7) под прокладку овального сечения по ГОСТ 33259-15

Полезная информация

Исполнения фланцев A, B, F, E, D, C по ГОСТ 33259-15

Исполнения фланцев A, B, F, E, D, C по ГОСТ 33259-15

Подробное руководство по основным типам исполнений уплотнительных поверхностей фланцев. Узнайте о конструктивных особенностях, сферах применения и преимуществах исполнений A, B, F, E, D, C согласно ГОСТ 33259-15. Полное описание с иллюстрациями и рекомендациями по выбору для различных условий эксплуатации.

Читать статью →
Исполнения фланцев K, J, L, M по ГОСТ 33259-15

Исполнения фланцев K, J, L, M по ГОСТ 33259-15

Специализированные исполнения фланцев для работы в особых условиях. Изучите особенности конструкций K, J, L, M, предназначенных для использования с линзовыми прокладками, прокладками овального сечения и фторопластовыми уплотнителями. Технические характеристики и рекомендации по монтажу.

Читать статью →
