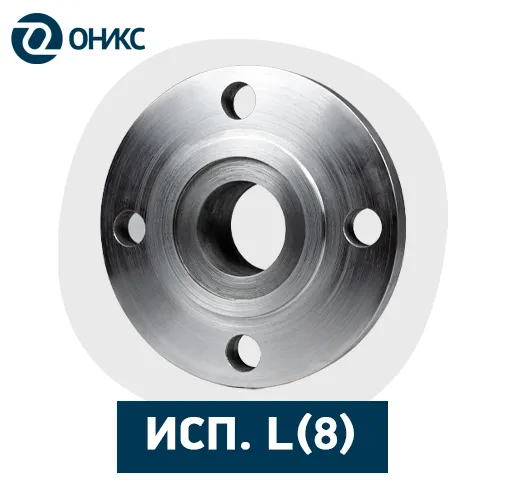

Исполнение фланцев L (8)

Технические характеристики

Присоединение под приварку
Стандарт ГОСТ 33259-2015
Исполнение исполнение L (паз)
Конструкция плоские, воротниковые
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Ответное исполнение исполнение M (шип)
Параметры давления до DN800 PN40,
до DN2000 PN25

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение L соответствует форме "паз" по ГОСТ 33259-2015
  • Ранее обозначалось как исполнение 4 по ГОСТ 12815-80
  • Ответным фланцем используется соединение в исполнении M (шип)
  • Применяется на плоских и воротниковых стальных фланцах
  • Два ряда параметров давления: до DN800 PN40 и до DN2000 PN25
  • Отгрузка со складов в Санкт-Петербурге, Екатеринбурге и Москве

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена

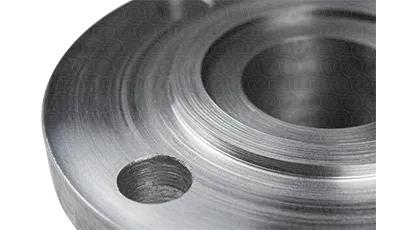

Фланец плоский
600-25-01-1-L-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)25 ИсполнениеL Сталь12Х18Н10Т
130 530 ₽
Фланец плоский
800-16-01-1-L-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)16 ИсполнениеL Сталь12Х18Н10Т
119 081 ₽
Фланец плоский
800-10-01-1-L-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)10 ИсполнениеL Сталь12Х18Н10Т
93 563 ₽
Фланец воротниковый
500-16-11-1-L-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)500 Давление (PN)16 ИсполнениеL Сталь12Х18Н10Т
93 162 ₽
Фланец плоский
600-16-01-1-L-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)16 ИсполнениеL Сталь12Х18Н10Т
92 631 ₽
Фланец воротниковый
800-25-11-1-L-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)800 Давление (PN)25 ИсполнениеL СтальСт.20
87 870 ₽
Фланец воротниковый
200-160-11-1-L-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеL Сталь12Х18Н10Т
83 581 ₽
Фланец плоский
700-10-01-1-L-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)700 Давление (PN)10 ИсполнениеL Сталь12Х18Н10Т
80 388 ₽
Фланец воротниковый
300-40-11-1-L-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)40 ИсполнениеL Сталь12Х18Н10Т
76 822 ₽
Фланец воротниковый
300-160-11-1-L-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеL СтальСт.20
73 583 ₽
Показать еще
Фланцы в исполнении L (8)

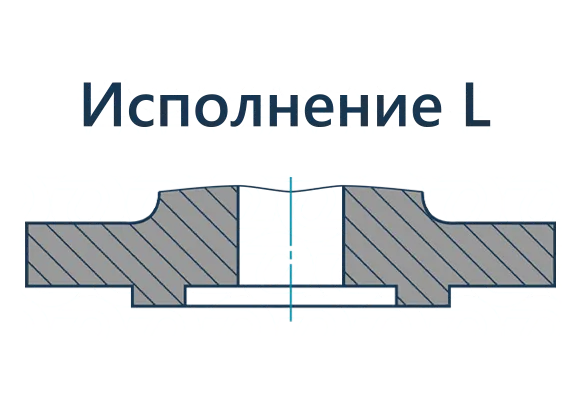

Соединение фланцев L-M под фторопластовую прокладку

Фланцы в исполнении L (8)

Фланцы в исполнении L по ГОСТ 33259-15 представляют собой специализированный тип фланцевых соединений с соединительным выступом (шипом), предназначенных для работы с фторопластовыми прокладками в паре с фланцами исполнения M (паз). Они широко используются в химической, нефтехимической, фармацевтической и пищевой промышленности, где требуются высокая химическая стойкость и надежность соединений.

Фланцы исполнения L отличаются уникальной конструкцией уплотнительной поверхности с выступом, выполненным с отступом от внутреннего диаметра. Такое исполнение обеспечивает оптимальное размещение фторопластовой прокладки и создает эффективное уплотнение, устойчивое к агрессивным средам и перепадам температур.

Особенности конструкции

Фланцы исполнения L образуют надежное соединение с фланцами исполнения M, создавая эффективную пару "шип-паз" для фторопластовых прокладок. Конструкция отличается от исполнений 1 и 2 тем, что выступ расположен с отступом от внутреннего диаметра, что обеспечивает лучшую фиксацию прокладки и равномерное распределение давления.

Фланцевое соединение L-M предназначено для работы с фторопластовыми прокладками в установках давлением до 160 кгс/см² при температуре от -120 до +150 °С. Такие параметры делают их идеальными для работы с агрессивными средами и в условиях низких температур.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев L

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение L (8)
Тип соединения Шип (выступ) С отступом от внутреннего диаметра
Парное исполнение M - Паз Образует соединение "шип-паз"
Тип прокладки Фторопластовая Для агрессивных сред
Рабочее давление До 160 кгс/см² PN 160
Температура работы -120°C до +150°C Широкий температурный диапазон
Диапазон диаметров Ду 10 - 800 мм От малых до больших диаметров
Типы фланцев Плоские, воротниковые, свободные Различные конструкции
Материалы Углеродистая, легированная, нержавеющая сталь В зависимости от условий эксплуатации
Область применения Химическая, нефтехимическая, фармацевтическая промышленность Агрессивные среды и низкие температуры

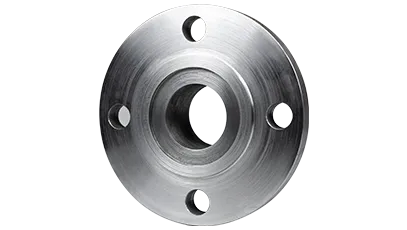

Фланец в исполнении L (8) шип под фторопластовую прокладку по ГОСТ 33259-15
