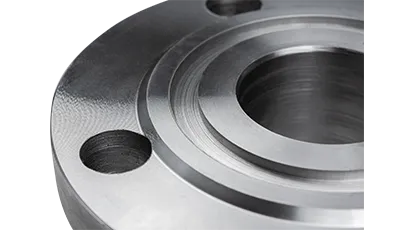

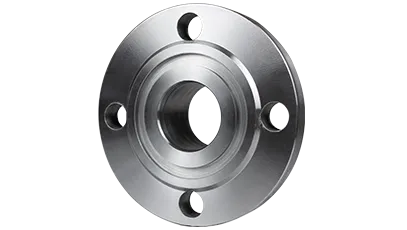

Исполнение фланцев M (9)

Технические характеристики

Присоединение под приварку
Стандарт ГОСТ 33259-2015
Исполнение исполнение M (выступ)
Конструкция плоские и воротниковые
Материалы сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т
Ответное исполнение исполнение L (паз)
Параметры давления до DN800 PN40, до DN2000 PN25
Диапазон размеров DN10 - DN2000

Области применения

Коммунальное хозяйство
Нефтегазовая промышленность
Химическая промышленность
Энергетика
Судостроение
Пищевая промышленность
Машиностроение
Системы отопления
Водоснабжение

Стойкость к воздействиям

Высокие температуры
Низкие температуры
Агрессивные среды
Механические нагрузки
Вибрация
Гидроудары

Дополнительные особенности

  • Исполнение M соответствует форме "выступ" по ГОСТ 33259-2015
  • Ранее обозначалось как исполнение 5 по ГОСТ 12815-80
  • Ответным фланцем используется соединение в исполнении L (паз)
  • Применяется на плоских и воротниковых стальных фланцах
  • Два ряда параметров давления: до DN800 PN40 и до DN2000 PN25
  • Создает герметичное соединение в паре с исполнением L

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец плоский
600-25-01-1-M-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)25 ИсполнениеM Сталь12Х18Н10Т
130 530 ₽
Фланец плоский
800-16-01-1-M-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)16 ИсполнениеM Сталь12Х18Н10Т
119 081 ₽
Фланец плоский
800-10-01-1-M-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)800 Давление (PN)10 ИсполнениеM Сталь12Х18Н10Т
93 563 ₽
Фланец воротниковый
500-16-11-1-M-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)500 Давление (PN)16 ИсполнениеM Сталь12Х18Н10Т
93 162 ₽
Фланец плоский
600-16-01-1-M-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)600 Давление (PN)16 ИсполнениеM Сталь12Х18Н10Т
92 631 ₽
Фланец воротниковый
800-25-11-1-M-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)800 Давление (PN)25 ИсполнениеM СтальСт.20
87 870 ₽
Фланец воротниковый
200-160-11-1-M-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)200 Давление (PN)160 ИсполнениеM Сталь12Х18Н10Т
83 581 ₽
Фланец плоский
700-10-01-1-M-ст 12Х18Н10Т-IV
Тип присоединенияплоский Диаметр (DN)700 Давление (PN)10 ИсполнениеM Сталь12Х18Н10Т
80 388 ₽
Фланец воротниковый
300-40-11-1-M-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)40 ИсполнениеM Сталь12Х18Н10Т
76 822 ₽
Фланец воротниковый
300-160-11-1-M-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)300 Давление (PN)160 ИсполнениеM СтальСт.20
73 583 ₽
Показать еще
Фланцы в исполнении М (9)
Схема соединения фланцев L-M с фторопластовой прокладкой

Фланцы в исполнении М (9)

Фланцы в исполнении М по ГОСТ 33259-15 представляют собой специализированный тип фланцевых соединений с пазом, предназначенных для работы с фторопластовыми прокладками в паре с фланцами исполнения L (шип). Они широко используются в химической, нефтехимической, фармацевтической и пищевой промышленности, где требуются высокая химическая стойкость и надежность соединений в агрессивных средах.

Фланцы исполнения М отличаются уникальной конструкцией уплотнительной поверхности в виде паза, оптимально подходящего для установки фторопластовых прокладок. Такое исполнение обеспечивает превосходную герметизацию и устойчивость к химически агрессивным средам, что делает их незаменимыми для критически важных систем.

Особенности конструкции

Фланцы исполнения М образуют надежное соединение с фланцами исполнения L, создавая эффективную пару "паз-шип" для фторопластовых прокладок. Конструкция паза специально разработана для оптимального размещения и фиксации фторопластовой прокладки, обеспечивая равномерное распределение давления и максимальную герметичность соединения.

Фланцевое соединение M-L предназначено для работы с фторопластовыми прокладками в установках номинальным давлением до PN 200 кгс/см². Такие параметры в сочетании с химической стойкостью фторопласта делают их идеальными для работы с агрессивными средами, включая кислоты, щелочи и органические растворители.

Фланцы исполнения М выпускаются диаметром до 800 мм (DN) и применяются для любых сред с номинальным давлением до PN 200 кгс/см². Несмотря на то, что изделия с поверхностями исполнения М редко встречаются в промышленности, компания «ОНИКС» предлагает полный ассортимент этих специализированных фланцев и производит детали трубопроводов, находящиеся на складах в Москве, Санкт-Петербурге и Екатеринбурге.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Технические характеристики фланцев М

Параметр Значение Примечание
Стандарт ГОСТ 33259-2015 Исполнение М (9)
Тип соединения Паз Для фторопластовой прокладки
Парное исполнение L - Шип Образует соединение "паз-шип"
Тип прокладки Фторопластовая Химически стойкая
Рабочее давление До 200 кгс/см² PN 200
Максимальный диаметр Ду 800 мм Широкий диапазон размеров
Типы фланцев Плоские, воротниковые, свободные Различные конструкции
Материалы Углеродистая, легированная, нержавеющая сталь В зависимости от условий эксплуатации
Область применения Химическая, нефтехимическая, фармацевтическая промышленность Агрессивные среды
Особенность Редко встречающиеся изделия Специализированное применение

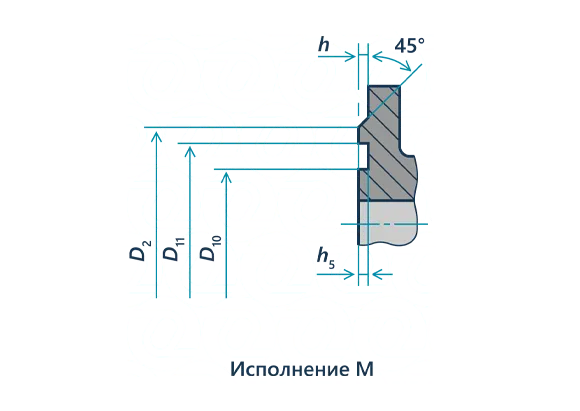

Фланец в исполнении M (9) паз под фторопластовую прокладку по ГОСТ 33259-15
