Фланец стальной DN 15
Смотреть каталог
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 15 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 40 | 12 | 80 | 19 | - | - | - | 2 | 11 | 4 | 55 | 0,33 | М10х50 | М10х60 |
|
|
10 | 47 | 12 | 95 | 19 | - | - | - | 2 | 14 | 4 | 65 | 0,51 | М12х50 | М12х65 |
| 16 | 47 | 14 | 95 | 19 | - | - | - | 2 | 14 | 4 | 65 | 0,61 | М12х55 | М12х70 | |
| 25 | 47 | 16 | 95 | 19 | - | - | - | 2 | 14 | 4 | 65 | 0,71 | М12х60 | М12х70 | |
| Воротниковый (11) | 6 | 40 | 12 | 80 | 12 | 28 | 19 | 30 | 2 | 11 | 4 | 55 | 0.4 | М10х50 | М10х60 |
|
|
10 | 47 | 12 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.58 | М12х50 | М12х60 |
| 16 | 47 | 14 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.68 | М12х60 | М12х70 | |
| 25 | 47 | 16 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.8 | М12х60 | М12х70 | |
| 40 | 47 | 18 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.8 | - | М12х70 | |
| 63 | 47 | 18 | 105 | 12 | 38 | 19 | 48 | 2 | 14 | 4 | 75 | 1.15 | - | М12х80 | |
| 100 | 47 | 20 | 105 | 12 | 38 | 19 | 48 | 2 | 14 | 4 | 75 | 1.27 | - | М12х80 | |
| 160 | 47 | 20 | 105 | 12 | 48 | 26 | 52 | 2 | 14 | 4 | 75 | 1,27 | - | М12х80 |
Стальные фланцы диаметром 15 мм
Стальные фланцы Ду15 мм — соединительные детали трубопровода, предназначенные для стыковки труб и арматуры на технических, магистральных линиях. Они бывают плоскими и воротниковыми, изготавливаются по ГОСТ 33259-15.
Основные параметры фланцев Ду15 мм
Приварные фланцы Ду 15 мм имеют 4 крепежных отверстия, могут применяться в системах с номинальным давлением до 2,5 МПа (тип 01–04), с давлением до 25 МПа (тип 11–21). Плоские модели привариваются к трубе двумя сварными швами, фланцы с соединительным выступом предназначены для сварки встык.
Материал — углеродистая, легированная, нержавеющая сталь. Температура рабочей среды — от -70 до +300 °С.

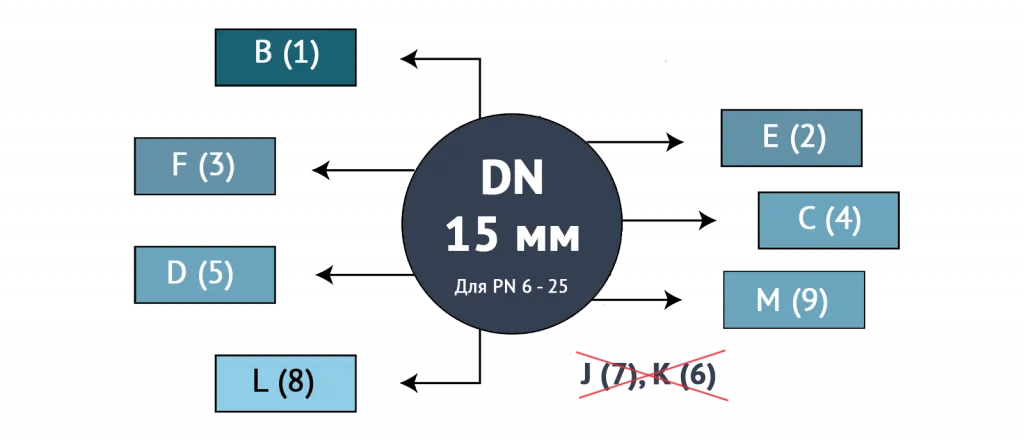

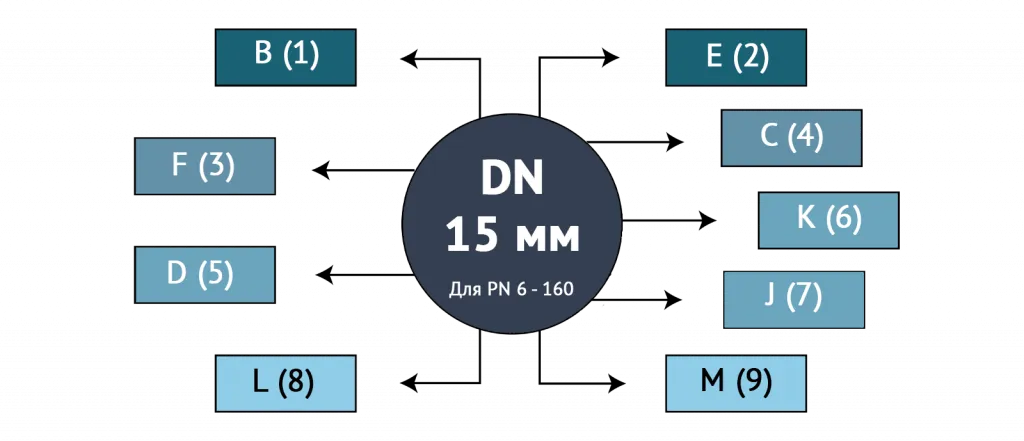

Какие исполнения фланцев существуют для DN 15 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
У нас можно купить стальные фланцы ду 15 мм с доставкой по Московской области и в другие регионы.
Оформление заказа — на сайте или по телефону.
