Стальные фланцы диаметром 350 мм
Фланцы DN 350 производят из углеродистых, легированных и жаропрочных сталей. Нормативная база — ГОСТ 33259-2015. Выпускаются два типа: плоские (PN 6–25) и воротниковые (PN 6–160). Исполнения B (1) и J (7) выдерживают до 160 кгс/см², исполнения C (4), D (5), E (2), F (3), K (6), L (8), M (9) — до 100 кгс/см².
Фланцы DN 350 применяют для стыковки труб, арматуры и патрубков на магистральных и технологических линиях. Они формируют прочное и надёжное разъёмное соединение.
DN 350 — востребованный типоразмер для магистралей с высокой пропускной способностью. Его используют на насосных станциях, компрессорных установках, в системах водоснабжения, теплоснабжения, водоотведения, в нефтегазовой, химической и энергетической отраслях. Изготовление по ГОСТ гарантирует точность геометрии и герметичность при давлении до 40 кгс/см².
Для диаметра 350 мм предлагаются плоские, воротниковые и свободные фланцы. Плоские привариваются одним кольцевым швом (до 25 кгс/см²). Воротниковые с коническим переходом работают в условиях цикличных нагрузок (до 40 кгс/см²). Свободные на приварном кольце упрощают центровку и обслуживание. Уплотнительные поверхности выполняют «под выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается под рабочую среду. Углеродистая сталь 20 надёжна для воды, пара и масел при температурах до 450 °C. Нержавейка 12Х18Н10Т с титаном противостоит межкристаллитной коррозии в агрессивных и пищевых продуктах. Для хлоридов, кислот и морской воды предназначена сталь 10Х17Н13М2Т, стойкая к питтингу и щелевой коррозии. Все марки доступны под давления от PN 10 до PN 40.
Каждая партия DN 350 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие исполнения при необходимости проверяют на стойкость к МКК. Отгрузка сопровождается паспортом, сертификатом и протоколами испытаний. Это обеспечивает полную прослеживаемость и упрощает ввод трубопровода в эксплуатацию.

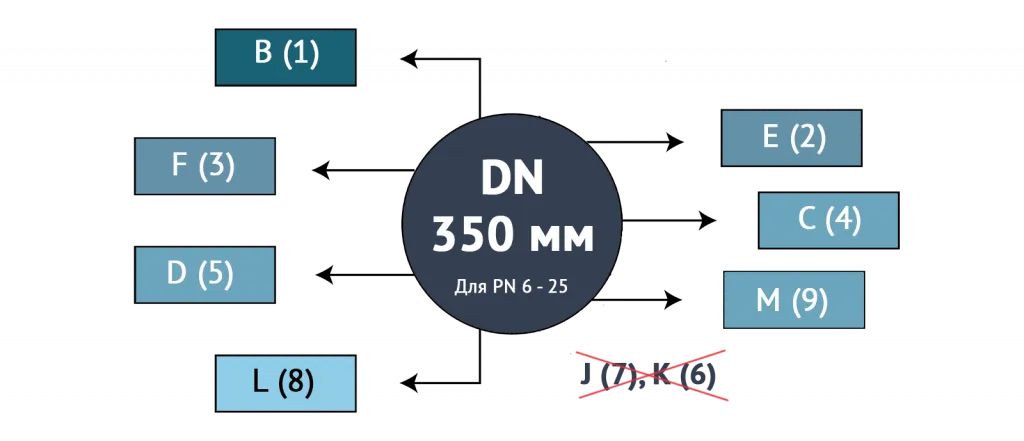

| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 350 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 415 | 26 | 485 | 377 | - | - | - | 4 | 22 | 12 | 445 | 12,6 | М20х90 | М20х110 |
|
|
10 | 430 | 28 | 500 | 377 | - | - | - | 4 | 22 | 16 | 460 | 15,9 | М20х90 | М20х110 |
| 16 | 430 | 34 | 520 | 377 | - | - | - | 4 | 26 | 12 | 470 | 22,9 | М24х105 | М24х140 | |
| 25 | 465 | 42 | 550 | 377 | - | - | - | 4 | 33 | 16 | 490 | 34,6 | М30х130 | М30х170 | |
| Воротниковый (11) | 6 | 415 | 22 | 485 | 351 | 390 | 382 | 54 | 4 | 22 | 12 | 445 | 18.65 | М20х90 | М20х100 |
|
|
10 | 430 | 26 | 500 | 351 | 400 | 382 | 64 | 4 | 22 | 16 | 460 | 24.7 | М20х90 | М20х110 |
| 16 | 430 | 32 | 500 | 351 | 400 | 382 | 74 | 4 | 26 | 16 | 470 | 33.1 | М24х110 | М24х130 | |
| 25 | 450 | 40 | 550 | 351 | 406 | 382 | 89 | 4 | 33 | 16 | 490 | 46.6 | М30х130 | М30х170 | |
| 40 | 465 | 52 | 570 | 351 | 418 | 382 | 120 | 4 | 33 | 16 | 510 | 70.3 | - | М30х190 | |
| 63 | 465 | 60 | 595 | 342 | 430 | 382 | 144 | 4 | 39 | 16 | 525 | 106 | - | М36х220 | |
| 100 | 465 | 76 | 655 | 332 | 460 | 382 | 199 | 4 | 52 | 16 | 560 | 172 | - | М48х290 | |
| 160 | 465 | 84 | 655 | 332 | 460 | 382 | 204 | 4 | 52 | 16 | 560 | - | - | - |
