Фланец стальной DN 700
Смотреть каталог
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 700 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 775 | 32 | 860 | 720 | - | - | - | 5 | 26 | 24 | 810 | 36,7 | М24х110 | М24х130 |
| 10 | 800 | 39 | 895 | 720 | - | - | - | 5 | 30 | 24 | 840 | 59,5 | М27х120 | М27х150 | |
| 16 | 800 | 52 | 910 | 720 | - | - | - | 5 | 39 | 24 | 840 | 84,2 | М36х160 | М36х200 | |
| 25 | 820 | 60 | 960 | 720 | - | - | - | 5 | 45 | 24 | 840 | 127 | М42х180 | М42х230 | |
| Воротниковый (11) | 6 | 775 | 24 | 860 | 692 | 740 | 726 | 60 | 5 | 26 | 24 | 810 | 44.3 | М24х110 | М24х120 |
| 10 | 800 | 30 | 895 | 692 | 746 | 726 | 70 | 5 | 30 | 24 | 840 | 65.3 | М27х110 | М27х140 | |
| 16 | 800 | 48 | 910 | 692 | 755 | 726 | 100 | 5 | 39 | 24 | 840 | 106 | М36х150 | М36х200 | |
| 25 | 820 | 58 | 960 | 690 | 760 | 726 | 130 | 5 | 45 | 24 | 875 | 167 | М42х180 | М42х230 | |
| 40 | 840 | 68 | 995 | 695 | - | 726 | 165 | 5 | 52 | 24 | 900 | 247 | - | М48х270 | |
| 63 | 840 | 81 | 1045 | 685 | - | 726 | 230 | 5 | 56 | 24 | 935 | 301 | - | М52х310 |

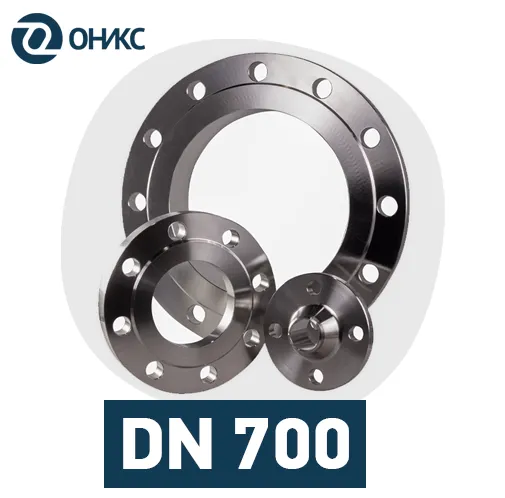

Стальные фланцы диаметром 700 мм
Изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-63). При DN 700 исполнение B (1) до PN 63 кгс/см². До PN 40 рассчитаны исполнения C (4), D (5), E (2), F (3), L (8) и M (9). Исполнения фланцев под линзовую прокладку и под прокладку овального сечения не предполагают DN 700 мм.
Какие исполнения фланцев существуют для DN 700 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
